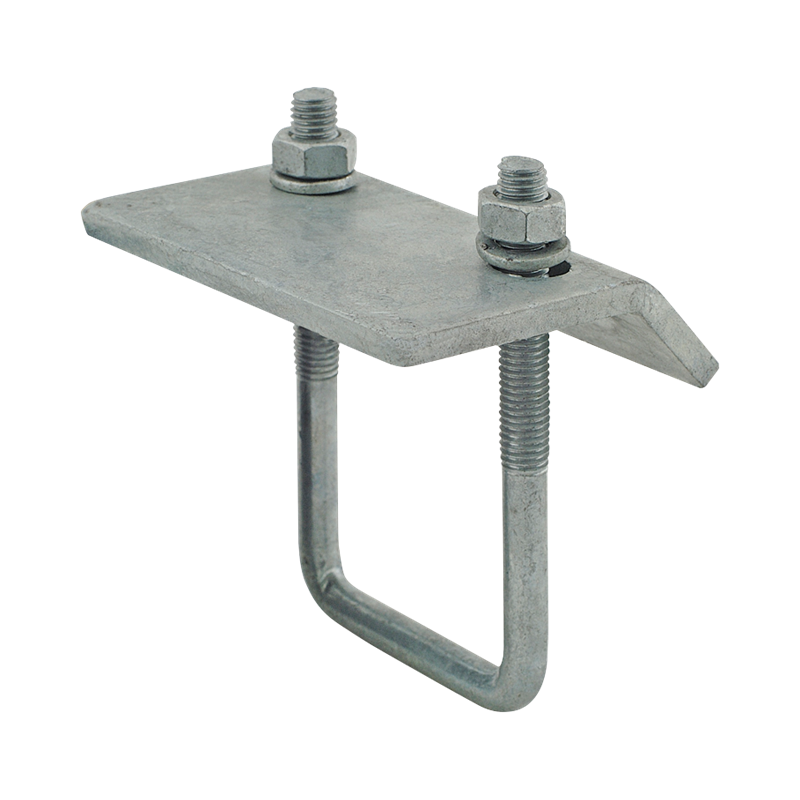

Walraven Strut Beam Clamp 41x62/82 hdg M10
to connect Strut rails to steel beams
Funktioner
- for a solid fixing to steel construction without the need for welding or drilling
- always use 2 beam clamps per fixing
- material: steel 1.0332
- hot dip galvanized
- Also available in stainless steel 1.4401 (AISI 316).
Specifikationer
Identification
| Product Number | 66581721 |
|---|---|
| VVS Number | 18045068 |
Product Dimensions
| Clamping Range (mm) Ref.brev: CR | 1 - 20 |
|---|---|
| Total Height (mm) Ref.brev: H | 140 |
| Total Width (mm) Ref.brev: W | 80 |
| Total Length (mm) Ref.brev: L | 69 |
| Thread Size Ref.brev: TS | M10 |
| Thread Length (mm) Ref.brev: TL | 75 |
| Width (mm) Ref.brev: w | 44 |
| Material Thickness (mm) Ref.brev: MT | 6 |
Technical characteristics
| For Rail Type | 41x82, 41x21 |
|---|---|
| Torque Moment For Installation (Nm) Ref.brev: Tinst | 15 |
| Material | Steel |
| Material Quality | St. 1.0332 |
| Surface Protection | Hot Dip Galvanized |
| Surface Treatment | Untreated |
Safeloading
| Maximum Allowed Load Faz (N) Ref.brev: Fa,z | 5700 |
|---|
Weights
| Weight [g] (g) | 420 |
|---|---|
| Weight [kg] (kg) | 0.42 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 25 |
| Pack 1 Height (mm) | 130 |
| Pack 1 Width (mm) | 240 |
| Pack 1 Length (mm) | 370 |
| Pack 1 Weight (g) | 10736 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 1350 |
| Pack 2 Height (mm) | 844 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 600744 |
| Pack 3 Shape | No Pack Type Available |
