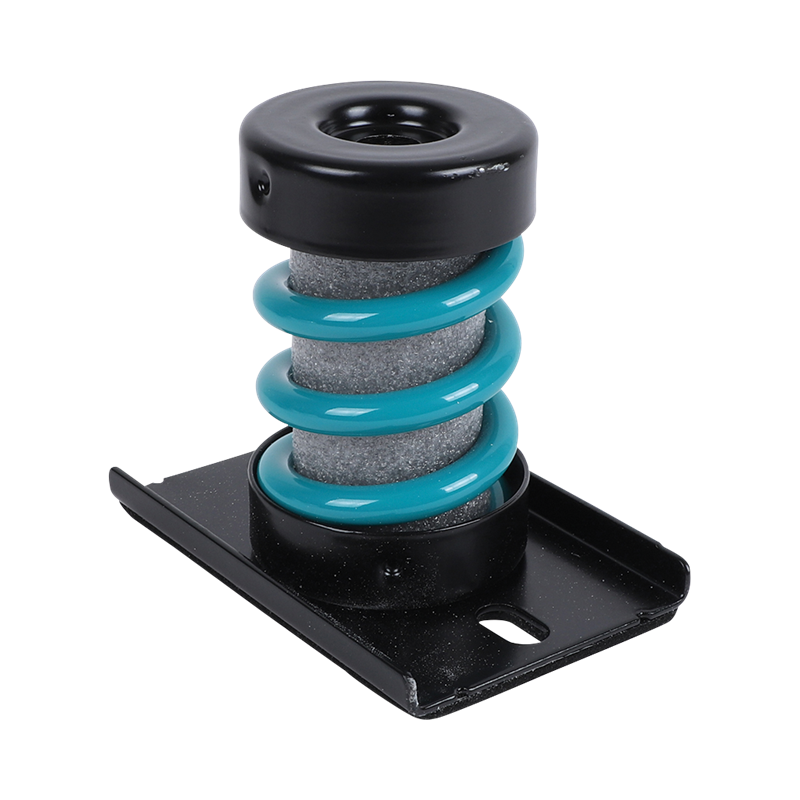

Walraven VibraTek® MS-1X Spring Mount 1500/M12
high performance spring isolator for medium to heavy equipment
Funktioner
- recommended for equipment with low working speeds, from 600 rpm and above
- epoxy powder-coated base, caps and springs provide increased resistance to corrosion
- flexible internal filler prevents debris and solid elements entering and damaging the spring under load
- ribs in the metal base provide increased stiffness
- slot holes facilitate positioning and anchoring to the base material
- average ratio Kx / Kz = Ky / Kz = 0.7
- working temperature range -90 ˚C till 150 ˚C
Specifikationer
Identification
| Product Number | 2800401500 |
|---|---|
| VVS Number | 18092115 |
Product Dimensions
| Total Height (mm) Ref.brev: H | 116 |
|---|---|
| Total Width (mm) Ref.brev: W | 128 |
| Total Depth (mm) Ref.brev: DtT | 86 |
| Width (mm) Ref.brev: w | 69 |
| Fixing Slot (mm) Ref.brev: FS | 20x11 |
| Heart To Heart Distance (mm) Ref.brev: k | 96 |
| Maximum Static Deflection (mm) | 25 |
| Thread Length (mm) Ref.brev: TL | 9.3 |
| Thread Pitch (mm) Ref.brev: TP | 1.75 |
Technical characteristics
| Female Thread Ref.brev: Tfem | M12 |
|---|---|
| Thread Type Ref.brev: TT | Metric |
| Colour | Black |
| Damping Factor | 0.01 |
| Layer Thickness Surface Protection (µm) | 70 |
| Material | Steel |
| Material Quality | St. 1.0332 |
| Operating Temperature (°C) | -90 - 150 |
| Stiffness Ratio | 0.7 |
| Surface Protection | Epoxy Powder Coated |
| Surface Treatment | Untreated |
Safeloading
| Recommended Minimum Load Faz (N) | 300 |
|---|---|
| Recommended Maximum Load Faz (N) | 1380 |
| Maximum Allowed Load Faz (N) Ref.brev: Fa,z | 1500 |
| Maximum Transient Allowed Overload Over Maximum Load | 50 |
Weights
| Weight [g] (g) | 780 |
|---|---|
| Weight [kg] (kg) | 0.78 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 20 |
| Pack 1 Height (mm) | 165 |
| Pack 1 Width (mm) | 395 |
| Pack 1 Length (mm) | 395 |
| Pack 1 Weight (g) | 16018 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 480 |
| Pack 2 Height (mm) | 824 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 405432 |
| Pack 3 Shape | No Pack Type Available |
