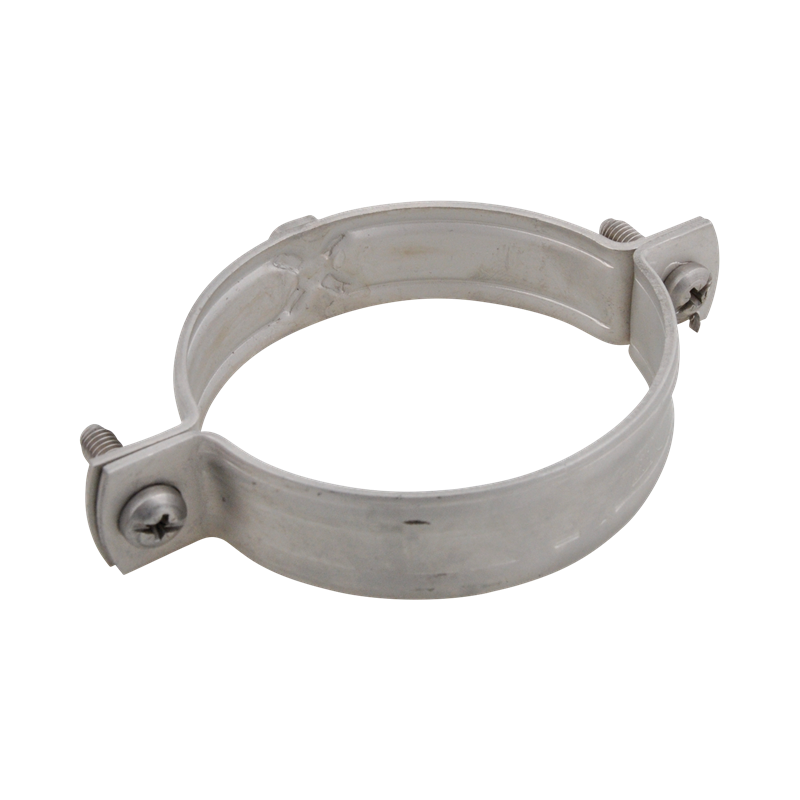

Walraven Collier Bifix® 300 Inox M10 155mm
pour les tuyaux en acier inoxydable et en plastique
Caractéristiques
- collier à deux vis
- avec système de fermeture rapide
- matière : acier inoxydable 1.4404 (AISI 316L)
Spécifications
Identification
| Numéro du produit | 3027155 |
|---|
Dimensions du produit
| Diamètre extérieur du tuyau (mm) Lettre de référence: D | 150 - 155 |
|---|---|
| DN Lettre de référence: DN | - |
| Diamètre du tuyau Impérial (in) Lettre de référence: D | - |
| Filet de raccordement Lettre de référence: G | M10 |
| Hauteur totale (mm) Lettre de référence: H | 172 |
| Largeur totale (mm) Lettre de référence: W | 192 |
| Profondeur totale (mm) Lettre de référence: DtT | 20 |
| Epaisseur du matériau (mm) Lettre de référence: MT | 2.5 |
| Matériau Largeur (mm) Lettre de référence: MW | 20 |
| Taille de la vis Lettre de référence: ds | M6 |
| Écrou de connexion Clé de serrage Largeur (WAC) (mm) Lettre de référence: WAC,cn | 19.63 |
| Écrou de connexion Clé de serrage Largeur (WAF) (mm) Lettre de référence: WAF,cn | 17 |
| Longueur du filet A (mm) Lettre de référence: TLA | 8 |
Caractéristiques techniques
| Couleur | Acier inoxydable |
|---|---|
| Connexion | Filet femelle |
| Incrustation | Aucun |
| Taille de l'acteur clé Lettre de référence: Drive | PZ2 |
| Installation de fermeture | Vis double |
| Matériau | Acier inoxydable |
| Qualité des matériaux | 1.4404 (AISI 316L) |
| Température de fonctionnement (°C) | -40 - 315 |
| Convient pour | Tube en acier inoxydable |
| Adapté au nombre de tuyaux | 1 |
| Protection de la surface | Passivé |
| Traitement de surface | Mariné |
| Moment du couple pour l'installation (Nm) Lettre de référence: Tinst | 2 |
Certifications et déclarations
| CE mark | No |
|---|---|
| EN 1363-1 test report | No |
| EPD (Environmental Product Declaration) | Yes |
| European Technical Assessment (ETA) | No |
| FM approval | No |
| ISO 3822-1 test report | No |
| RAL quality mark (RAL-GZ 655/B) | Yes |
| RAL quality mark (RAL-GZ 656 - fire) | No |
| UL listing certificate | No |
| ULC listing certificate | No |
| VdS approval | No |
Charge de sécurité
| Charge maximale autorisée Faz (N) Lettre de référence: Fa,z | 1900 |
|---|---|
| Charge maximale autorisée calculée Faz [kN] (kN) Lettre de référence: Fa,z | 1.9 |
Poids
| Poids calculé (g) | 227 |
|---|---|
| Poids calculé [kg] (kg) | 0.23 |
Informations d’emballage
| Paquet 1 GTIN | 08712993435968 |
|---|---|
| Paquet 1 Type | Carton |
| Paquet 1 Qté | 25 |
| Paquet 1 Hauteur (mm) | 171 |
| Paquet 1 Largeur (mm) | 264 |
| Paquet 1 Longueur (mm) | 398 |
| Paquet 1 Poids (g) | 5906 |
| Paquet 2 GTIN | 08712993734139 |
| Paquet 2 Type | Palette ISO 0-1/1 |
| Paquet 2 Qté | 1125 |
| Paquet 2 Hauteur (mm) | 999 |
| Paquet 2 Largeur (mm) | 1200 |
| Paquet 2 Longueur (mm) | 800 |
| Paquet 2 Poids (g) | 286770 |
| Paquet 3 Type | Type d'emballage non disponible |
