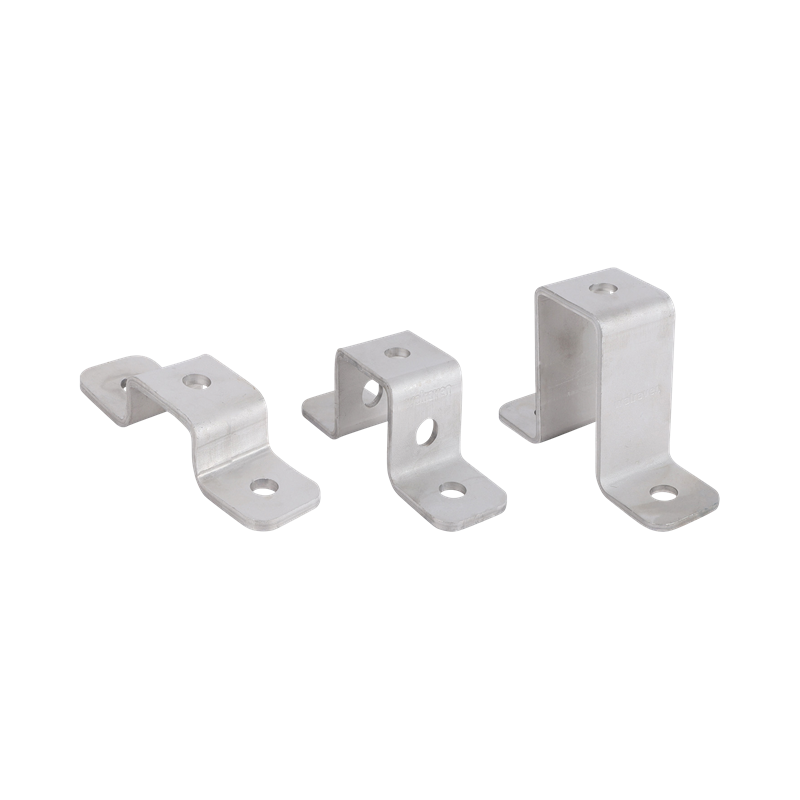

Walraven RapidStrut® Equerre oméga Inox 41x21

pour réaliser un montage en rail strut

66587292 Gamme de produits: Walraven RapidStrut®Application: Acier inoxydable
Télécharger la fiche produit

Obtenir une assistance pour un projet

Walraven RapidStrut® Equerre oméga Inox 41x21

pour réaliser un montage en rail strut

66587292

Consent

Caractéristiques

  • pour réaliser des assemblages en X entre deux rails strut
  • pour fixer le rail strut au mur ou au plafond
  • perforation adaptée à la perforation du rail strut, permet l'utilisation de boulons traversants
  • angles et bords arrondis pour plus de sécurité
  • matière : acier inoxydable 1.4404 (A4) - EN 10088, AISI 316L
Walraven RapidStrut® Equerre oméga Inox 41x21
Walraven RapidStrut® Equerre oméga Inox 41x21
Walraven RapidStrut® Equerre oméga Inox 41x21
Walraven RapidStrut® Equerre oméga Inox 41x21

Spécifications

Walraven Connecteurs oméga strut inox

Identification
Identification
Numéro du produit 66587292

Dimensions du produit
Dimensions du produit
Angle (°) Lettre de référence: a 90
Hauteur (mm) Lettre de référence: h 20
Largeur (mm) Lettre de référence: w 40
Longueur (mm) Lettre de référence: l 42
Epaisseur du matériau (mm) Lettre de référence: MT 4
Distance de cœur à cœur (mm) Lettre de référence: k 100
Hauteur totale (mm) Lettre de référence: H 24
Largeur totale (mm) Lettre de référence: W 40
Longueur totale (mm) Lettre de référence: L 141

Caractéristiques techniques
Caractéristiques techniques
Pour le type de rail 41x21
Moment du couple pour l'installation (Nm) Lettre de référence: Tinst 30
Matériau Acier inoxydable
Qualité des matériaux 1.4404 (AISI 316L)
Modèle Connecteur transversal
Convient pour Profil C
Protection de la surface Non traité
Traitement de surface Mariné

Poids
Poids
Poids calculé (g) 194
Poids calculé [kg] (kg) 0.19

Informations d’emballage
Informations d’emballage
Paquet 1 Type Carton
Paquet 1 Qté 25
Paquet 1 Hauteur (mm) 105
Paquet 1 Largeur (mm) 200
Paquet 1 Longueur (mm) 266
Paquet 1 Poids (g) 4961
Paquet 2 Type Palette ISO 0-1/1
Paquet 2 Qté 3600
Paquet 2 Hauteur (mm) 1005
Paquet 2 Largeur (mm) 1200
Paquet 2 Longueur (mm) 800
Paquet 2 Poids (g) 735384
Paquet 3 Type Type d'emballage non disponible

Téléchargements et certificats

M6013 Walraven Connecteurs oméga strut inox PDF | FR | Product info sheet Télécharger
