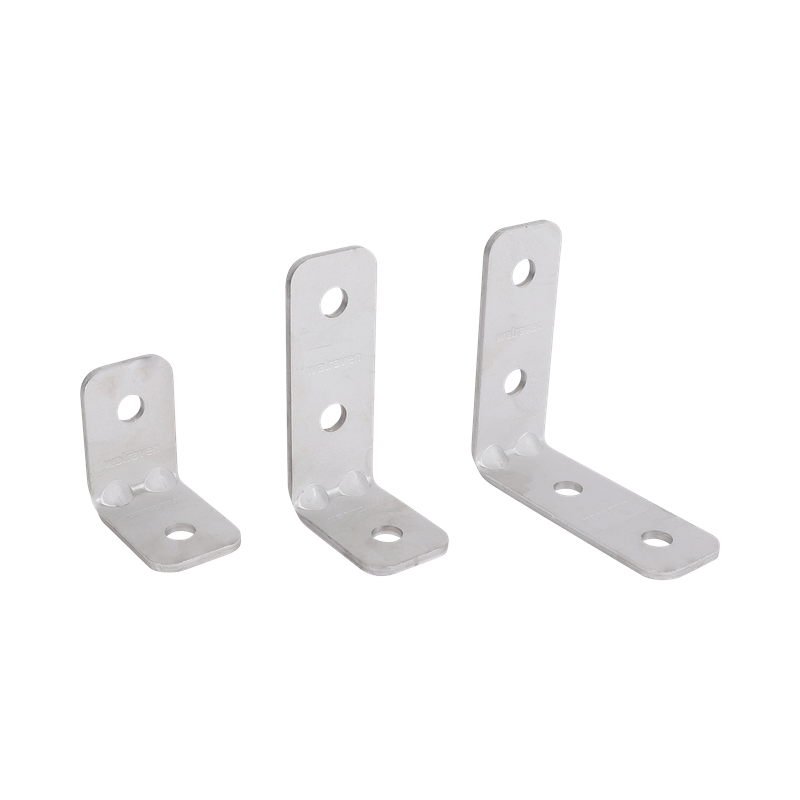

Walraven RapidStrut® Equerre 90 L/L Inox 110x110

pour réaliser un montage en rail strut

66587228 Gamme de produits: Walraven RapidStrut®Application: Acier inoxydable
Télécharger la fiche produit

Obtenir une assistance pour un projet

Walraven RapidStrut® Equerre 90 L/L Inox 110x110

pour réaliser un montage en rail strut

66587228

Consent

Caractéristiques

  • raccord d'angle pour tous les rails RapidStrut® de Walraven pour réaliser des fabrications
  • le schéma de perçage est adapté au schéma de perçage des rails Walraven RapidStrut® pour l'utilisation de boulons traversants
  • angles et bords arrondis pour plus de sécurité
  • angle intérieur renforcé pour plus de solidité
  • matière : acier inoxydable 1.4404 (A4) - EN 10088, AISI 316L
Walraven RapidStrut® Equerre 90 L/L Inox 110x110
Walraven RapidStrut® Equerre 90 L/L Inox 110x110
Walraven RapidStrut® Equerre 90 L/L Inox 110x110
Walraven RapidStrut® Equerre 90 L/L Inox 110x110

Spécifications

Walraven Équerres 90° strut inox

Identification
Identification
Numéro du produit 66587228

Dimensions du produit
Dimensions du produit
Angle (°) Lettre de référence: a 90
Hauteur (mm) Lettre de référence: h 106
Largeur (mm) Lettre de référence: w 40
Longueur (mm) Lettre de référence: l 106
Epaisseur du matériau (mm) Lettre de référence: MT 4
Distance de cœur à cœur (mm) Lettre de référence: k 50
Hauteur totale (mm) Lettre de référence: H 110
Largeur totale (mm) Lettre de référence: W 40
Longueur totale (mm) Lettre de référence: L 110

Caractéristiques techniques
Caractéristiques techniques
Pour le type de rail 41x21, 41x41
Moment du couple pour l'installation (Nm) Lettre de référence: Tinst 30
Matériau Acier inoxydable
Qualité des matériaux 1.4404 (AISI 316L)
Modèle Angle
Convient pour Profil C
Protection de la surface Non traité
Traitement de surface Mariné

Poids
Poids
Poids calculé (g) 245
Poids calculé [kg] (kg) 0.25

Informations d’emballage
Informations d’emballage
Paquet 1 Type Carton
Paquet 1 Qté 25
Paquet 1 Hauteur (mm) 158
Paquet 1 Largeur (mm) 128
Paquet 1 Longueur (mm) 195
Paquet 1 Poids (g) 6200
Paquet 2 Type Palette ISO 0-1/1
Paquet 2 Qté 4500
Paquet 2 Hauteur (mm) 934
Paquet 2 Largeur (mm) 1200
Paquet 2 Longueur (mm) 800
Paquet 2 Poids (g) 1140000
Paquet 3 Type Type d'emballage non disponible

Téléchargements et certificats

M6008 Walraven Équerres 90° strut inox PDF | FR | Product info sheet Télécharger
