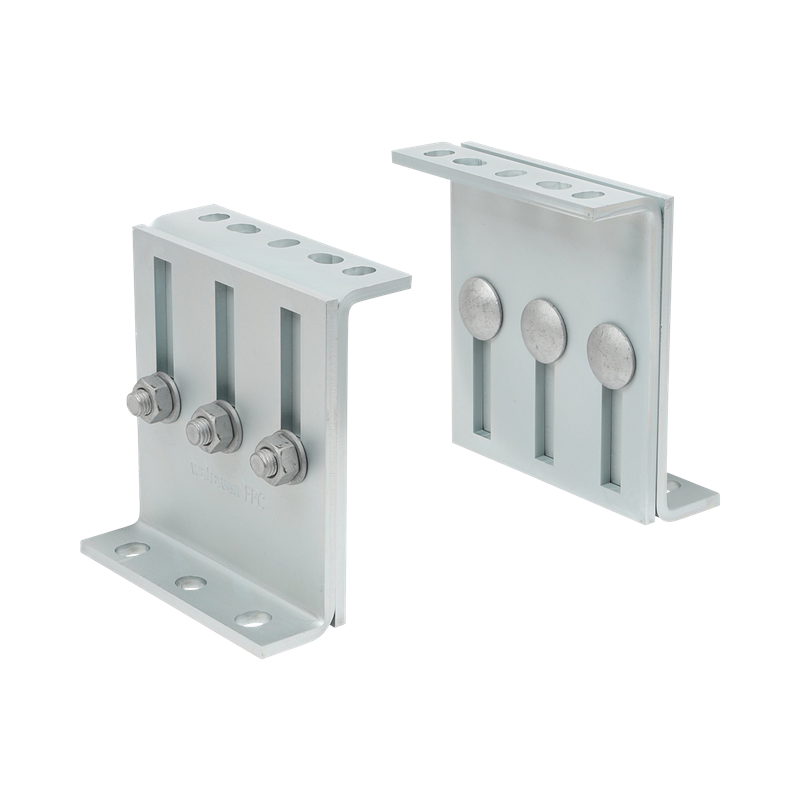

Walraven FPC Console charges moyennes BUP M12

pour assemblage de point fixe

6698206 Application: Fixations et supports CVC pour l'intérieur

Caractéristiques

Module de console à usage flexible pour fortes charges (selon la situation, conception détaillée par le service technique)
peut être utilisée comme point de connexion entre deux tubes avec 2 ou 3 colliers charges lourdes de type HD500 jusqu'à 227 mm maximum.
couple de serrage pour les vis de fixation de la console : 75 Nm
il est recommandé de fixer la console au bâtiment au moyen de chevilles métalliques M12
il est recommandé de fixer la console au bâtiment au moyen de chevilles métalliques M12
matière : acier 1.0332
Walraven BIS UltraProtect® 1000
convient aux applications en intérieur et en extérieur
résiste au minimum 1000 heures au brouillard salin (max. 5% de rouille rouge), test réalisé conformément à la norme ISO 9227

Identification
Numéro du produit	6698206

Dimensions du produit
Hauteur minimale (mm) Lettre de référence: Ht,min	153
Hauteur maximale (mm) Lettre de référence: Ht,max	268
Fente de fixation (mm) Lettre de référence: FS	17x13
Trou de fixation (mm) Lettre de référence: FH	14
Distance de cœur à cœur (mm) Lettre de référence: k	90
Fente de fixation 2 (mm) Lettre de référence: FS 2	15x11
Trou de fixation 2 (mm) Lettre de référence: FH 2	11
Trou de fixation 3 (mm) Lettre de référence: FH 3	13
Distance de cœur à cœur 2 (mm) Lettre de référence: k 2	50
Distance de cœur à cœur 3 (mm) Lettre de référence: k 3	60
Distance de cœur à cœur 4 (mm) Lettre de référence: k 4	100
Largeur totale (mm) Lettre de référence: W	136
Hauteur totale (mm) Lettre de référence: H	153
Profondeur totale (mm) Lettre de référence: DtT	80
Epaisseur du matériau (mm) Lettre de référence: MT	6
Epaisseur du matériau 2 (mm) Lettre de référence: MT 2	6

Caractéristiques techniques
Couleur	Zinc
Épaisseur de la couche Protection de la surface (µm)	10
Matériau	Acier
Qualité des matériaux	St. 1.0332
Préfabriqué ?	Yes
Protection de la surface	BUP1000
Traitement de surface	Non traité
Moment du couple pour l'installation (Nm) Lettre de référence: Tinst	75

Charge de sécurité
Charge maximale autorisée Faz (N) Lettre de référence: Fa,z	14300
Charge maximale autorisée Fay (N) Lettre de référence: Fa,y	11500
Charge maximale autorisée Fax (N) Lettre de référence: Fa,x	3200

Poids
Poids calculé (g)	4450
Poids calculé [kg] (kg)	4.45

Informations d’emballage
Paquet 1 Type	Carton
Paquet 1 Qté	1
Paquet 1 Hauteur (mm)	158
Paquet 1 Largeur (mm)	128
Paquet 1 Longueur (mm)	195
Paquet 1 Poids (g)	4475
Paquet 2 Type	Palette ISO 0-1/1
Paquet 2 Qté	144
Paquet 2 Hauteur (mm)	934
Paquet 2 Largeur (mm)	1200
Paquet 2 Longueur (mm)	800
Paquet 2 Poids (g)	687800
Paquet 3 Type	Type d'emballage non disponible
