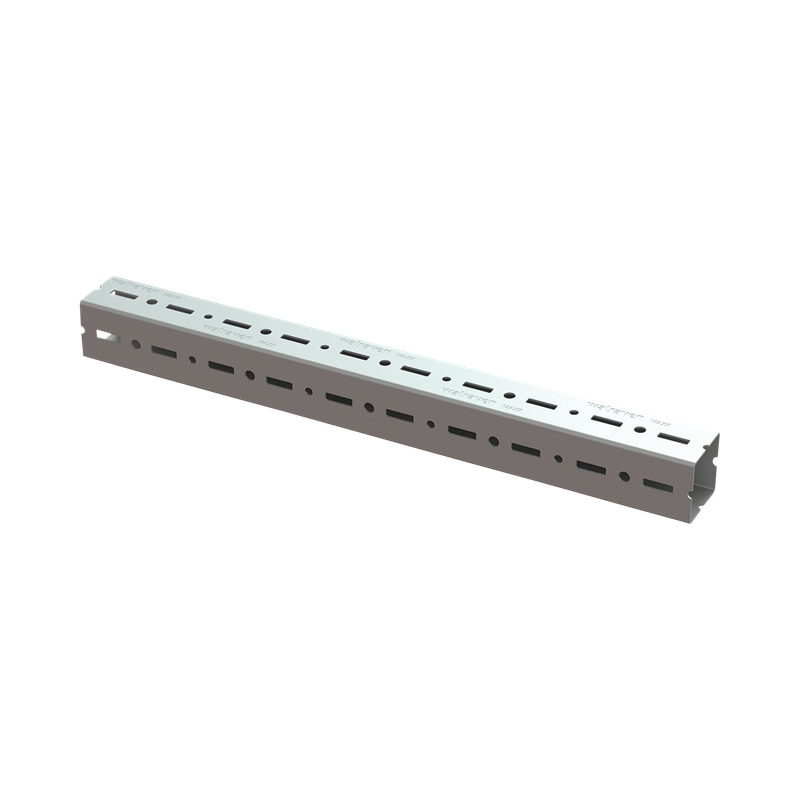

Walraven Maxx MX150 Rail 8m gac 100x150x4
pour suspension et supportage charges lourdes et installations industrielles
Caractéristiques
- rail quatre côtés fermés
- pour charges lourdes
- résistance à la torsion pour une sécurité renforcée
- service de découpe à la demande (contactez notre support technique)
- perforation continue sur les quatre côtés
- matière : acier 1.0039 (S235JRH)
- traitement de surface : galvanisation à chaud
Spécifications
Identification
| Numéro du produit | 65019825 |
|---|
Dimensions du produit
| Hauteur totale (mm) Lettre de référence: H | 100 |
|---|---|
| Largeur totale (mm) Lettre de référence: W | 150 |
| Longueur totale (mm) Lettre de référence: L | 8000 |
| Epaisseur du matériau (mm) Lettre de référence: MT | 4 |
| Trou de fixation (mm) Lettre de référence: FH | 17 |
| Trou de fixation 2 (mm) Lettre de référence: FH 2 | 13 |
| Fente de fixation (mm) Lettre de référence: FS | 45x13 |
| Espacement des instances (mm) Lettre de référence: IS | 19 |
| Espacement des instances 2 (mm) Lettre de référence: IS 2 | 21 |
| Instance Distance de départ (mm) Lettre de référence: ISD | 27.5 |
| Pitch (mm) Lettre de référence: P | 200 |
Caractéristiques techniques
| Type | MX150 |
|---|---|
| Couleur | Zinc |
| Épaisseur de la couche Protection de la surface (µm) | 50 |
| Matériau | Acier |
| Qualité des matériaux | St. 1.0038 (S235JR) |
| Moment d'inertie Iy (cm⁴) | 561.82 |
| Moment d'inertie Iz (cm⁴) | 304.3 |
| Modèle de profil | Profil singulier |
| Forme du profil | Profilé tubulaire carré |
| Module de section Wy (cm³) | 74.91 |
| Module de section Wz (cm³) | 60.86 |
| Snap Off | No |
| Adapté à l'intégrité des circuits | No |
| Protection de la surface | Galvanisé à chaud |
| Traitement de surface | Non traité |
| Type de perforation | 4 côtés perforés |
| Avec denture | No |
Certifications et déclarations
| BS 6946 test report | No |
|---|---|
| CE mark | No |
| EN 1363-1 test report | No |
| EPD (Environmental Product Declaration) | No |
| European Technical Assessment (ETA) | No |
| UPC listing certificate | No |
Charge de sécurité
| Charge maximale autorisée Faz (N) Lettre de référence: Fa,z | 22721 |
|---|---|
| Charge maximale autorisée calculée Faz [kN] (kN) Lettre de référence: Fa,z | 22.72 |
Poids
| Poids calculé (g) | 108000 |
|---|---|
| Poids calculé [kg] (kg) | 108 |
Informations d’emballage
| Logistical Appearance Shape | Longueur |
|---|---|
| Logistical Appearance Qty | 1 |
| Logistical Appearance Height (mm) | 100 |
| Logistical Appearance Width (mm) | 150 |
| Logistical Appearance Length (mm) | 1000 |
| Logistical Appearance Weight (g) | 13500 |
| Paquet 1 Type | Lot groupé |
| Paquet 1 Qté | 48 |
| Paquet 1 Hauteur (mm) | 200 |
| Paquet 1 Largeur (mm) | 450 |
| Paquet 1 Longueur (mm) | 8000 |
| Paquet 1 Poids (g) | 648000 |
| Paquet 2 Type | Type d'emballage non disponible |
