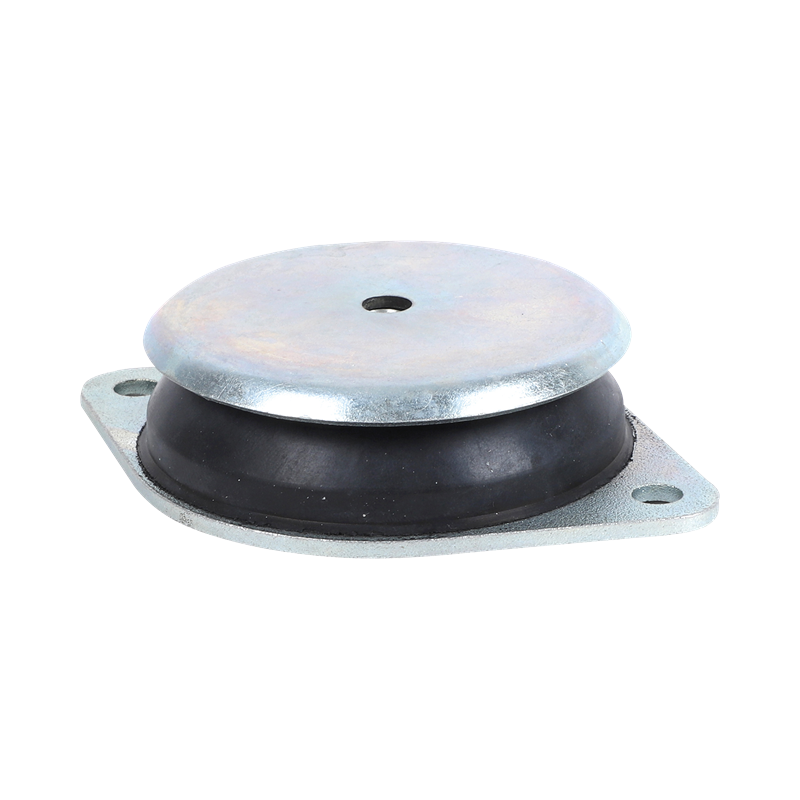

Walraven Vibratek® MR-B Isolateur caouthcouc 240/M6
isolateur en élastomère en forme de cloche pour l'isolation d'équipements et de machines
Caractéristiques
- recommandé pour les machines dont la vitesse de travail est supérieure à 2500 tr/min, offrant un degré d'isolation vibratoire de 75% à 80%.
- convient parfaitement aux machines à vibrations radiales (par opposition aux machines à vibrations axiales) et sujettes à des démarrages et arrêts soudains ou prononcés
- les pièces en métal et en caoutchouc peuvent être séparées pour être recyclées
- plage de température de travail -30 ˚C à 80 ˚C
Spécifications
Identification
| Numéro du produit | 2801800240 |
|---|
Dimensions du produit
| Hauteur totale (mm) Lettre de référence: H | 24 |
|---|---|
| Largeur totale (mm) Lettre de référence: W | 90 |
| Profondeur totale (mm) Lettre de référence: DtT | 66 |
| Largeur (mm) Lettre de référence: w | 60 |
| Diamètre (mm) Lettre de référence: d | 6.7 |
| Trou de fixation (mm) Lettre de référence: FH | 6.2 |
| Distance de cœur à cœur (mm) Lettre de référence: k | 76 |
| Flèche statique maximale (mm) | 3.5 |
| Fil Pitch (mm) Lettre de référence: TP | 1 |
Caractéristiques techniques
| Filet femelle Lettre de référence: Tfem | M6 |
|---|---|
| Type de fil Lettre de référence: TT | Métrique |
| Couleur | Noir |
| Épaisseur de la couche Protection de la surface (µm) | 8 |
| Matériau | Caoutchouc |
| Qualité des matériaux | NR+SBR |
| Température de fonctionnement (°C) | -30 - 80 |
| Protection de la surface | Non traité |
| Traitement de surface | Non traité |
Charge de sécurité
| Charge minimale recommandée Faz (N) | 50 |
|---|---|
| Charge maximale recommandée Faz (N) | 225 |
| Charge maximale autorisée Faz (N) Lettre de référence: Fa,z | 240 |
Poids
| Poids calculé (g) | 112 |
|---|---|
| Poids calculé [kg] (kg) | 0.11 |
Informations d’emballage
| Paquet 1 Type | Carton |
|---|---|
| Paquet 1 Qté | 100 |
| Paquet 1 Hauteur (mm) | 184 |
| Paquet 1 Largeur (mm) | 270 |
| Paquet 1 Longueur (mm) | 404 |
| Paquet 1 Poids (g) | 11327 |
| Paquet 2 Type | Palette ISO 0-1/1 |
| Paquet 2 Qté | 4500 |
| Paquet 2 Hauteur (mm) | 1064 |
| Paquet 2 Largeur (mm) | 1200 |
| Paquet 2 Longueur (mm) | 800 |
| Paquet 2 Poids (g) | 530715 |
| Paquet 3 Type | Type d'emballage non disponible |
