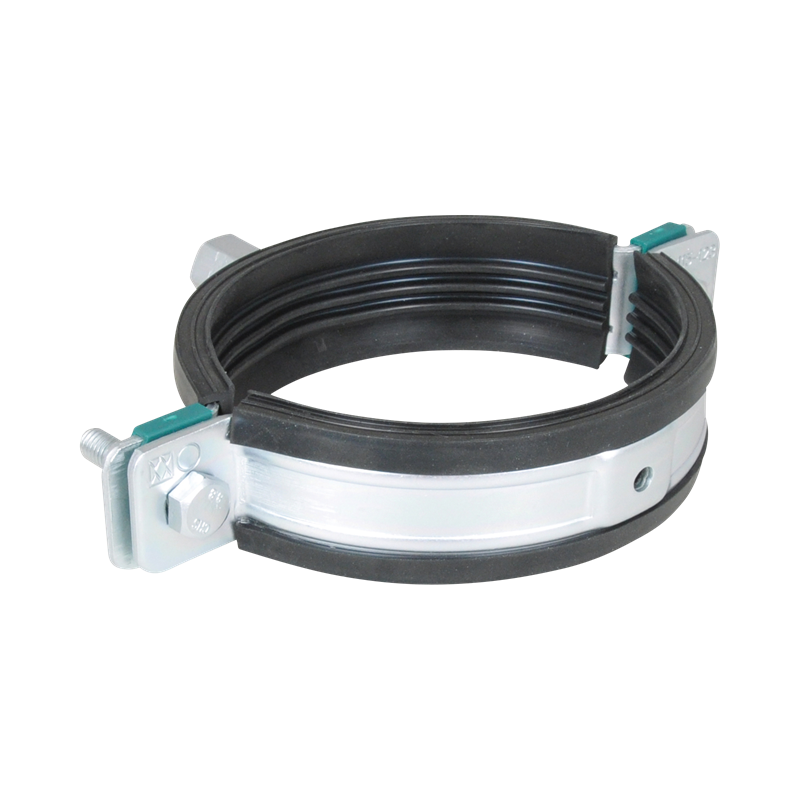

Walraven Heavy Duty Clamp HD1501 (M8/10) (BUP1000)

for metal pipes

A1004 Alkalmazás: Indoor HVAC fixings & supports

Termékismertető letöltése

Technikai kérdés feltevése

Jellemzők

two-part clamp with two locking bolts
heavy design
bolts secured with anti-loss washer
with CO2 welded connection nut
material: steel
surface protection:
product is part of the Walraven BIS UltraProtect® 1000 system
suitable for in- and outdoor applications
stands min. 1,000 hours salt spray test (max. 5% red rust) according to ISO 9227
sound insulating lining according DIN 4109
noise reduction according to ISO 3822-1 up to 18 dB(A)
tested for fire safety

Walraven Heavy Duty Clamp HD1501 (M8/10) (BUP1000)

Cikkek

Cikkek táblázata
Product Number	Outside Pipe Diameter	DN	Pipe Diameter Imperial	Connection Thread	Total Height	Total Width	Total Depth	Material Thickness	Material Width	Screw Size	Maximum Allowed Load Faz	Approvals
Hivatkozási levél	D	DN	D	G	H	W	DtT	MT	MW	ds	Fa,z
Termékleírás	(mm)		(in)		(mm)	(mm)	(mm)	(mm)	(mm)		(N)
33138019	15 - 19	DN 10	⅜	M8/M10	53	82	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD
33138023	19 - 23	DN 15	½	M8/M10	57	85	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD
33138029	25 - 29	DN 20	¾	M8/M10	63	91	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD
33138035	30 - 35	DN 25	1	M8/M10	69	98	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD
33138045	40 - 45	DN 32	1¼	M8/M10	79	109	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD
33138051	46 - 51	DN 40	1½	M8/M10	85	114	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD
33138059	53 - 59	-	-	M8/M10	92	121	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD
33138064	59 - 64	DN 50	2	M8/M10	98	129	32	2.5	30	M8	1500	CE, ETA, ISO 3822-1, RAL-GZ 655/B, RAL-GZ 656, ITB (KOT), EPD

Letöltések és tanúsítványok

Egyes dokumentumok egy adott cikkhez tartoznak. Válasszon ki egy cikket a fenti listából, hogy megtekintse az ahhoz tartozó összes letöltést.

BIM Content Walraven Heavy Duty Clamp HD1501 (M8/10) (BUP1000) EN | CAD Letöltés

EPDM Rubber Lining Black Data Sheet 1 PDF | EN | Műszaki kézikönyv Letöltés

RAL Certified Products Data Sheet PDF | EN | Műszaki kézikönyv Letöltés
