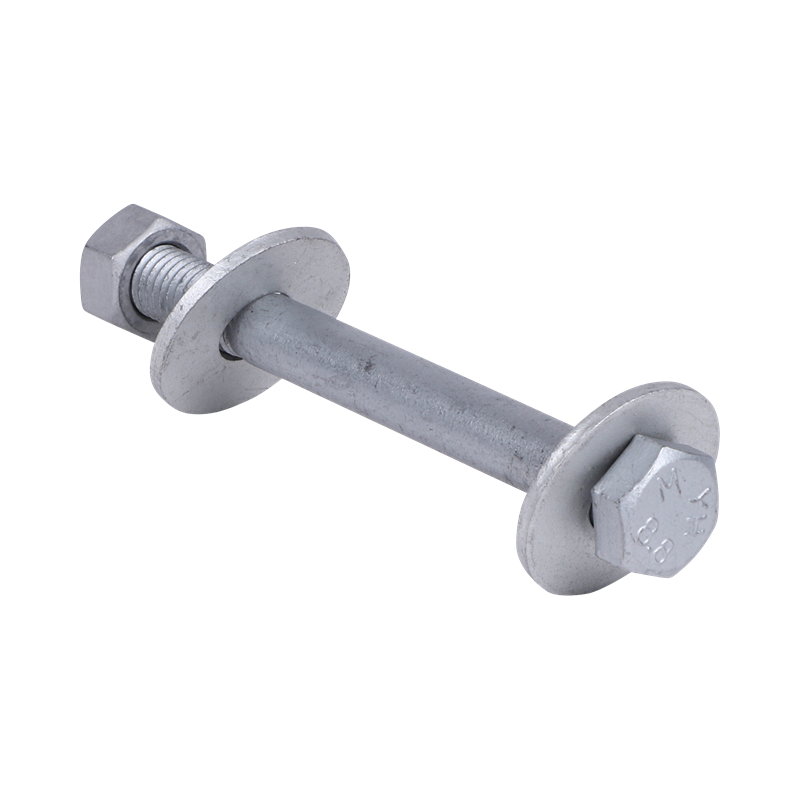

Walraven Maxx 80 Bolt Set zfc M16x120mm

for fixing to Maxx Heavy Rail Profiles

614581612 Termékcsalád: Walraven Maxx

Termékismertető letöltése

Jellemzők

for fixing in profile perforation
when tightening directly onto Maxx profiles, it is strongly advised to use Maxx U-shape brackets
hexagon head bolt set with 2 washers and hexagon nut for Maxx profile connections
the bolt size is ideally suited to fit the perforation of Maxx Heavy Rail Profile
max. torque is 80Nm
material: steel, strength class 8.8
surface treatment: zinc flake coated
consists of: 1 Bolt DIN931, 1 hexagon nut DIN934, 2 washers 37x3mm (M12) or 50x3mm (M16)

Műszaki adatok

Identification

Identification
Product Number	614581612

Product Dimensions

Product Dimensions
Total Height (mm) Hivatkozási levél: H	35
Total Width (mm) Hivatkozási levél: W	35
Total Length (mm) Hivatkozási levél: L	130
Thread Length (mm) Hivatkozási levél: TL	38
Thread Size Hivatkozási levél: TS	M16
Length (mm) Hivatkozási levél: l	120
Width Across Flats (mm) Hivatkozási levél: WAF	24

Technical characteristics

Technical characteristics
For Rail Type	80x80
Model	Maxx 80 Bolt Set
Material	Steel
Material Quality	Class 8.8
Surface Protection	Zinc Plated
Surface Treatment	Untreated
Thread Type Hivatkozási levél: TT	Metric

Weights

Weights
Weight [g] (g)	264
Weight [kg] (kg)	0.26

Packaging information

Packaging information
Pack 1 Shape	Cardboard Box
Pack 1 Qty	25
Pack 1 Height (mm)	70
Pack 1 Width (mm)	200
Pack 1 Length (mm)	266
Pack 1 Weight (g)	6700
Pack 2 Shape	No Pack Type Available
Pack 3 Shape	No Pack Type Available
Pack 4 Shape	No Pack Type Available

Letöltések és tanúsítványok

BIM Content Walraven Maxx Bolt Set (ZFC) EN | CAD Letöltés

Walraven Maxx Handbook PDF | EN | Műszaki kézikönyv Letöltés
