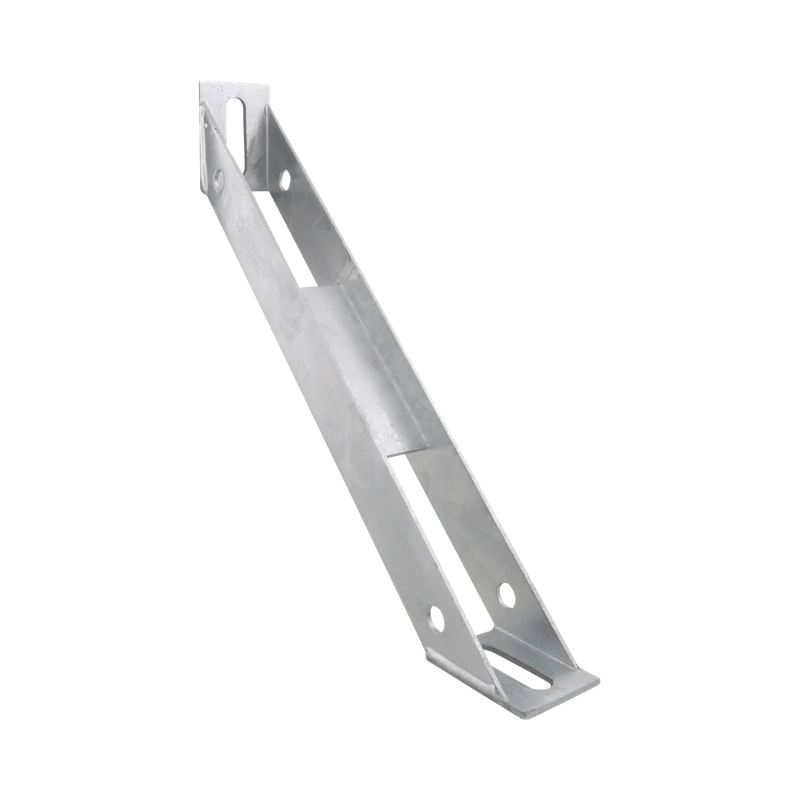

Walraven Rail Prop Strut + WM35 BUP 300mm
reinforcement of cantilever arm
Jellemzők
- 45° support bracket
- for fixing support under, top or on side of a cantilever arm
- also used to strengthen rail constructions
- CO2 welded
- material: steel 1.0332
- product is part of the Walraven Walraven UltraProtect® 1000 system
- suitable for in- and outdoor applications
- stands min. 1,000 hours salt spray test (max. 5% red rust) according to ISO 9227
Műszaki adatok
Identification
| Product Number | 66288530 |
|---|
Product Dimensions
| Total Height (mm) Hivatkozási levél: H | 295 |
|---|---|
| Total Width (mm) Hivatkozási levél: W | 50 |
| Total Length (mm) Hivatkozási levél: L | 295 |
| Fixing Hole (mm) Hivatkozási levél: FH | 13 |
| Fixing Slot (mm) Hivatkozási levél: FS | 50x13 |
| Angle (°) Hivatkozási levél: a | 45 |
Technical characteristics
| Material | Steel |
|---|---|
| Material Quality | St. 1.0332 |
| Suitable for | C-Profile |
| Surface Protection | BUP1000 |
| Surface Treatment | Untreated |
Weights
| Weight [g] (g) | 950 |
|---|---|
| Weight [kg] (kg) | 0.95 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 10 |
| Pack 1 Height (mm) | 101 |
| Pack 1 Width (mm) | 398 |
| Pack 1 Length (mm) | 530 |
| Pack 1 Weight (g) | 9878 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 320 |
| Pack 2 Height (mm) | 952 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 337096 |
| Pack 3 Shape | No Pack Type Available |
