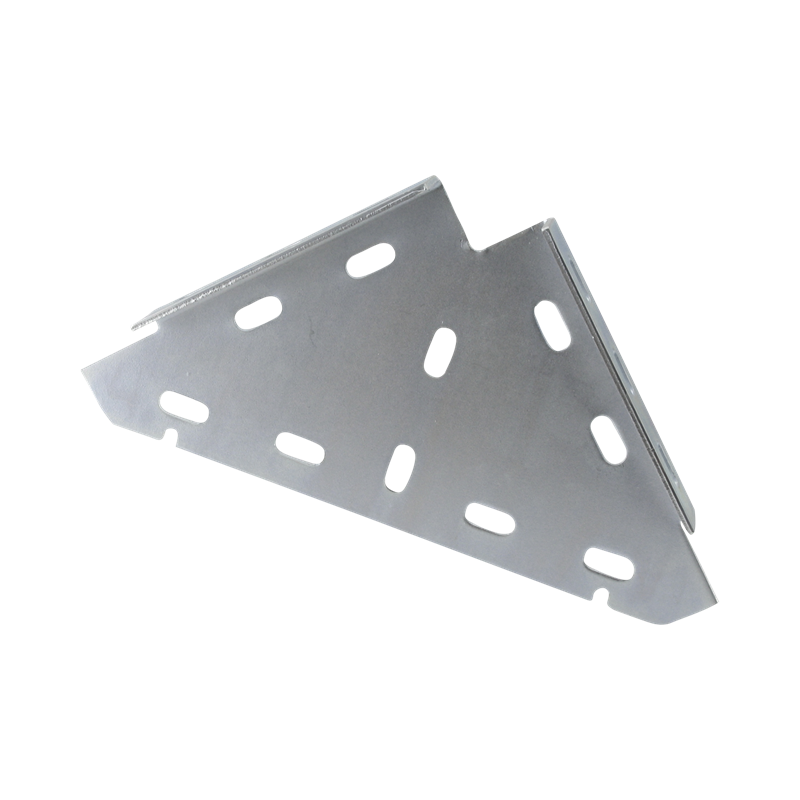

Walraven RapidRail® Corner Bracket zp 200x200x3
to make Walraven RapidRail® fabrications
Jellemzők
- one-part support
- for fixing support under, top or on side of a cantilever arm
- also used to strengthen rail constructions
- suitable for rail WM0, 1, 15, 2, 30
- material: steel
- zinc plated
- Corner Bracket for 38x40 Rail: See Part No. 66038020 (page H 16 35).
Műszaki adatok
Identification
| Product Number | 6603010 |
|---|
Product Dimensions
| Height (mm) Hivatkozási levél: h | 200 |
|---|---|
| Total Depth (mm) Hivatkozási levél: DtT | 200 |
| Total Height (mm) Hivatkozási levél: H | 37 |
| Total Width (mm) Hivatkozási levél: W | 200 |
| Width (mm) Hivatkozási levél: w | 40 |
Technical characteristics
| Material | Steel |
|---|---|
| Material Quality | St. 1.0332 |
| Surface Protection | Zinc Plated |
| Surface Treatment | Untreated |
Weights
| Weight [g] (g) | 720 |
|---|---|
| Weight [kg] (kg) | 0.72 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 10 |
| Pack 1 Height (mm) | 105 |
| Pack 1 Width (mm) | 200 |
| Pack 1 Length (mm) | 266 |
| Pack 1 Weight (g) | 7311 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 720 |
| Pack 2 Height (mm) | 564 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 547392 |
| Pack 3 Shape | No Pack Type Available |
