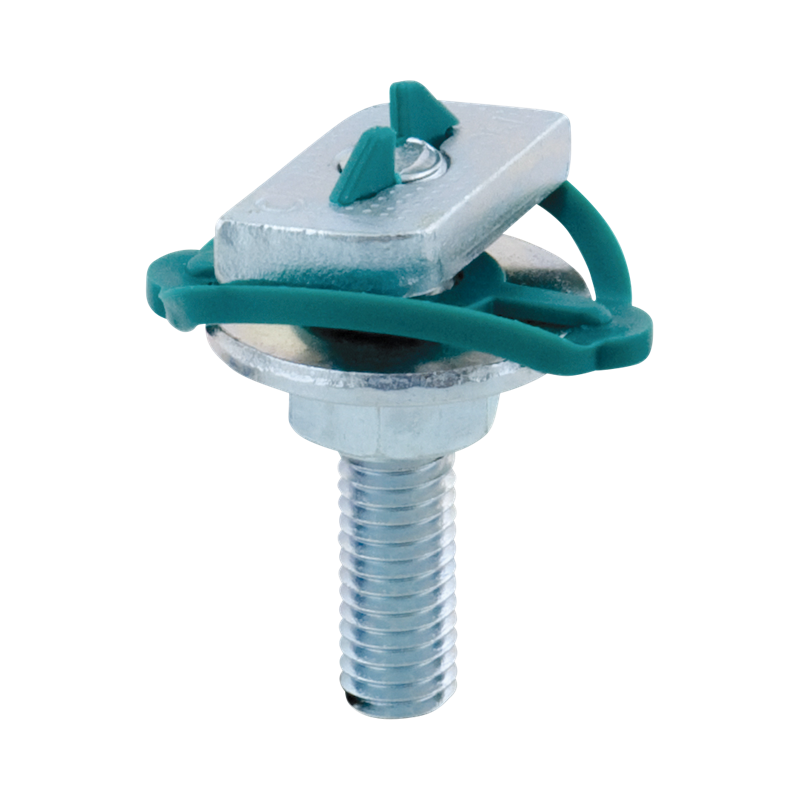

Walraven RapidRail® Hammerfix zp M10x25mm

pre-assembled thread adapter to connect pipe clamps to rails

6523002 Termékcsalád: Walraven RapidRail®Alkalmazás: Indoor HVAC fixings & supports
Termékismertető letöltése

Projekttámogatás igénylése

Walraven RapidRail® Hammerfix zp M10x25mm

pre-assembled thread adapter to connect pipe clamps to rails

6523002

Consent

Jellemzők

  • slide nut with stud bolt, washer and Walraven RapidRail® spring
  • suitable for rails 27x18, 30x15, 30x20, 30x30, 30x45 and 38x40
  • ready-to-use pre-assembled for a quick fixing, and retains assembly in place before final tightening
  • material: metal parts made of steel 1.0332; spring(s) made of POM (polyoxymethylene), green
  • zinc plated
Walraven RapidRail® Hammerfix zp M10x25mm
Walraven RapidRail® Hammerfix zp M10x25mm
Walraven RapidRail® Hammerfix zp M10x25mm
Walraven RapidRail® Hammerfix zp M10x25mm

Műszaki adatok

Walraven RapidRail® Hammerfix

Identification
Identification
Product Number 6523002

Product Dimensions
Product Dimensions
Thread Size Hivatkozási levél: TS M10
Thread Length (mm) Hivatkozási levél: TL 25
Usable Length (mm) Hivatkozási levél: LU 6.25
Material Thickness (mm) Hivatkozási levél: MT 5
Width Across Flats (mm) Hivatkozási levél: WAF 17
Total Height (mm) Hivatkozási levél: H 29.6
Total Width (mm) Hivatkozási levél: W 27.61
Total Depth (mm) Hivatkozási levél: DtT 34.57
Connection Hole (mm) Hivatkozási levél: CH 10.4
Material Thickness 2 (mm) Hivatkozási levél: MT 2 2.5
Thread Pitch (mm) Hivatkozási levél: TP 1.5
Width (mm) Hivatkozási levél: w 26

Technical characteristics
Technical characteristics
For Rail Type 27x18, 30x15, 30x20, 30x30, 38x40
Torque Moment For Installation (Nm) Hivatkozási levél: Tinst 10
Material Steel
Material Quality St. 1.0332
Surface Protection Zinc Plated
Surface Treatment Untreated
Thread Type Hivatkozási levél: TT Metric

Approvals & Declarations
Approvals & Declarations
CE mark No
EN 1363-1 test report No
European Technical Assessment (ETA) No
UPC listing certificate No

Safeloading
Safeloading
Maximum Allowed Load Faz (N) Hivatkozási levél: Fa,z 2900

Weights
Weights
Weight [g] (g) 41
Weight [kg] (kg) 0.04

Packaging information
Packaging information
Pack 1 Shape Cardboard Box
Pack 1 Qty 25
Pack 1 Height (mm) 72
Pack 1 Width (mm) 74
Pack 1 Length (mm) 165
Pack 1 Weight (g) 1070
Pack 2 Shape Cardboard Box
Pack 2 Qty 250
Pack 2 Height (mm) 160
Pack 2 Width (mm) 175
Pack 2 Length (mm) 390
Pack 2 Weight (g) 10890
Pack 3 Shape Pallet ISO 0-1/1
Pack 3 Qty 12000
Pack 3 Height (mm) 784
Pack 3 Width (mm) 1200
Pack 3 Length (mm) 800
Pack 3 Weight (g) 543720
Pack 4 Shape No Pack Type Available

Letöltések és tanúsítványok

BIM Content Walraven RapidRail® Hammerfix EN | CAD Letöltés
