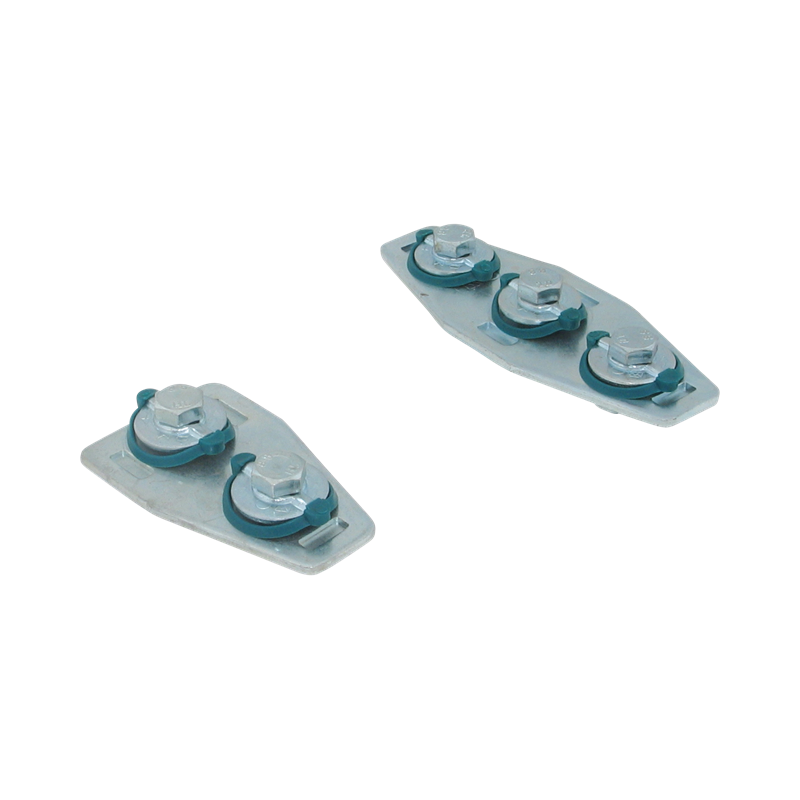

Walraven RapidRail® X-Connector zp WM0-35

to make Walraven RapidRail® fabrications

6584091 Termékcsalád: Walraven RapidRail®
Termékismertető letöltése

Projekttámogatás igénylése

Walraven RapidRail® X-Connector zp WM0-35

to make Walraven RapidRail® fabrications

6584091

Consent

Jellemzők

  • connector with pre-assembled Walraven RapidRail® Slide nut(s)
  • to make rail fabrications
  • suitable for rails 27x18, 30x15, 30x20, 30x30, 30x45, 38x40
  • ready-to-use pre-assembled for a quick fixing, and retains assembly in place before final tightening
  • material: metal parts made of steel 1.0332; spring(s) made of POM (polyoxymethylene), green
  • zinc plated
  • For detailed technical information about our RAL marked products, please see the RAL datasheet in our web catalogue.
Walraven RapidRail® X-Connector zp WM0-35
Walraven RapidRail® X-Connector zp WM0-35
Application
Walraven RapidRail® X-Connector zp WM0-35
Walraven RapidRail® X-Connector zp WM0-35
Application

Műszaki adatok

Walraven RapidRail® T-Connector

Identification
Identification
Product Number 6584091

Product Dimensions
Product Dimensions
Height (mm) Hivatkozási levél: h 5
Length (mm) Hivatkozási levél: l 130
Material Thickness (mm) Hivatkozási levél: MT 3
Heart To Heart Distance (mm) Hivatkozási levél: k 40
Total Height (mm) Hivatkozási levél: H 26.5
Total Width (mm) Hivatkozási levél: W 50
Total Length (mm) Hivatkozási levél: L 130

Technical characteristics
Technical characteristics
For Rail Type 27x18, 30x15, 30x20, 30x30, 30x45, 38x40
Torque Moment For Installation (Nm) Hivatkozási levél: Tinst 15
Material Steel
Material Quality St. 1.0332
Model Cross connector
Suitable for C-Profile
Surface Protection Zinc Plated
Surface Treatment Untreated

Safeloading
Safeloading
Maximum Allowed Load Fax (N) Hivatkozási levél: Fa,x 345

Weights
Weights
Weight [g] (g) 202.8
Weight [kg] (kg) 0.2

Packaging information
Packaging information
Pack 1 Shape Cardboard Box
Pack 1 Qty 25
Pack 1 Height (mm) 105
Pack 1 Width (mm) 200
Pack 1 Length (mm) 266
Pack 1 Weight (g) 5181
Pack 2 Shape Pallet ISO 0-1/1
Pack 2 Qty 3600
Pack 2 Height (mm) 984
Pack 2 Width (mm) 1200
Pack 2 Length (mm) 800
Pack 2 Weight (g) 767064
Pack 3 Shape No Pack Type Available

Letöltések és tanúsítványok

RAL Certified Products Data Sheet PDF | EN | Műszaki kézikönyv Letöltés
