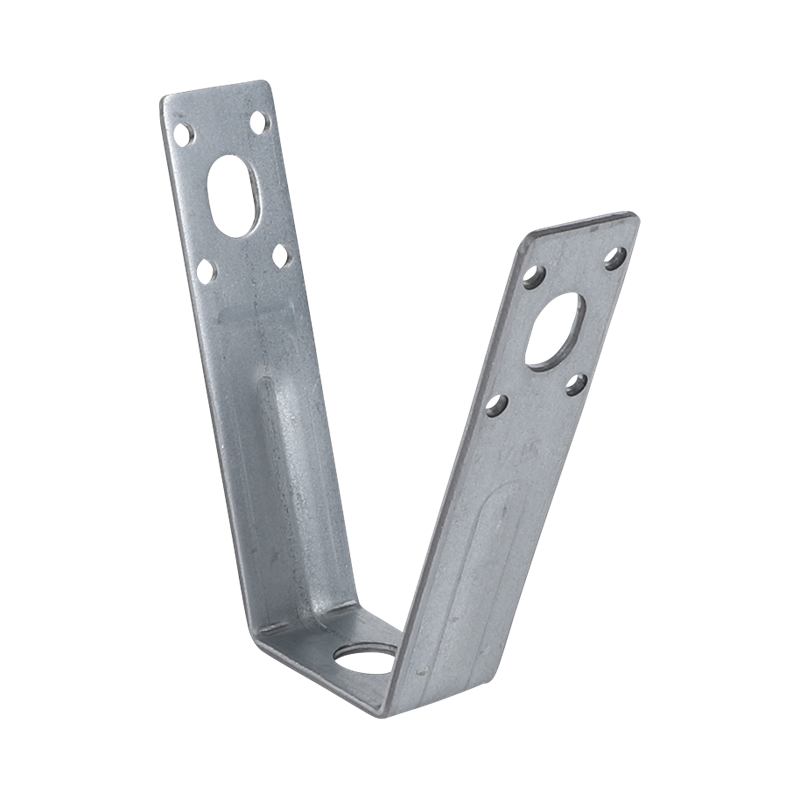

Walraven Roofing Sheet Hanger BUP 13mm
fixing to trapeze roofing sheet
Jellemzők
- for mounting to profiled roofing sheet by means of pop rivets or threaded rod
- for applications in environments requiring increased corrosion resistance
- variable distance to roof hanger by using a threaded rod
- material: steel 1.0242 (S250GD)
- product is part of the Walraven Walraven UltraProtect® 1000 system
- suitable for in- and outdoor applications
- stands min. 1,000 hours salt spray test (max. 5% red rust) according to ISO 9227
Műszaki adatok
Identification
| Product Number | 6785801 |
|---|
Product Dimensions
| Connection Hole (mm) Hivatkozási levél: CH | 13 |
|---|---|
| Width (mm) Hivatkozási levél: w | 82 |
| Material Width (mm) Hivatkozási levél: MW | 25 |
| Material Thickness (mm) Hivatkozási levél: MT | 2.5 |
| Total Height (mm) Hivatkozási levél: H | 100 |
| Total Width (mm) Hivatkozási levél: W | 98 |
| Total Depth (mm) Hivatkozási levél: DtT | 25 |
| Fixing Hole (mm) Hivatkozási levél: FH | 4.2 |
| Fixing Slot (mm) Hivatkozási levél: FS | 15x10.5 |
| Height 2 (mm) Hivatkozási levél: h 2 | 76 |
| Width 2 (mm) Hivatkozási levél: w 2 | 38 |
Technical characteristics
| Connection | Hole |
|---|---|
| Colour | Zinc |
| Layer Thickness Surface Protection (µm) | 20 |
| Material | Steel |
| Material Quality | St. 1.0226 |
| Model | V-Shape |
| Roofing Sheet Mounting With Stud? | Yes |
| Surface Protection | BUP1000 |
| Surface Treatment | Untreated |
| With Welded Nut? | No |
Approvals & Declarations
| VdS approval | No |
|---|
Safeloading
| Maximum Allowed Load Faz (N) Hivatkozási levél: Fa,z | 2300 |
|---|
Weights
| Weight [g] (g) | 105 |
|---|---|
| Weight [kg] (kg) | 0.11 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 50 |
| Pack 1 Height (mm) | 105 |
| Pack 1 Width (mm) | 200 |
| Pack 1 Length (mm) | 266 |
| Pack 1 Weight (g) | 5361 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 7200 |
| Pack 2 Height (mm) | 984 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 792984 |
| Pack 3 Shape | No Pack Type Available |
