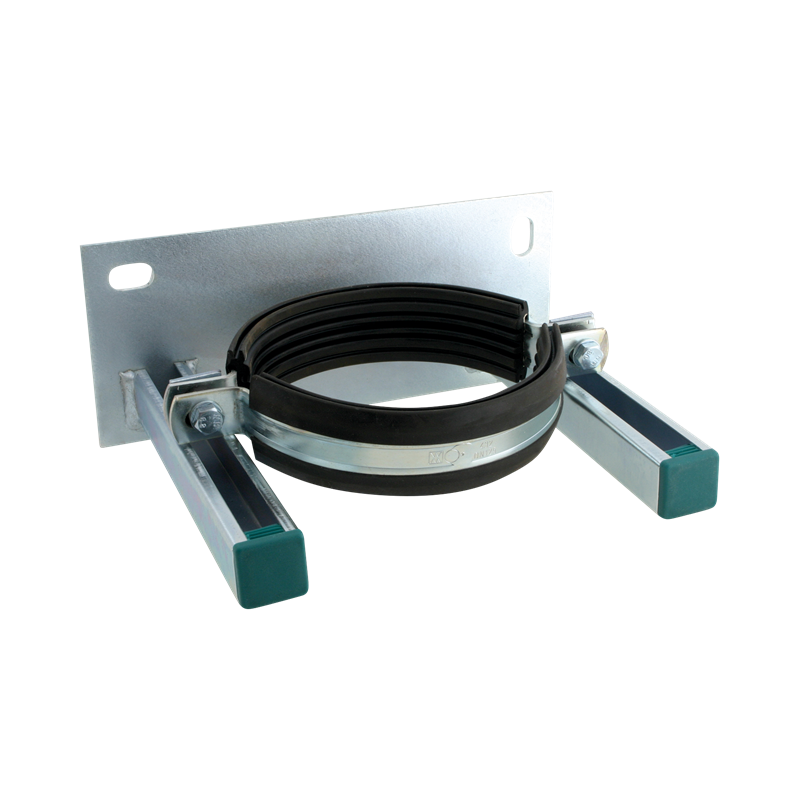

Walraven Stand Pipe Bracket

for stand pipes

A3005

Termékismertető letöltése

Technikai kérdés feltevése

Jellemzők

one-part console set with Walraven BISMAT® SL Guidance clamp
fixing free of tension throughout infinite adjustment
material: steel
zinc plated
sound insulating lining according DIN 4109

Cikkek

Cikkek táblázata
Product Number	Outside Pipe Diameter	DN	Heart To Heart Distance	Fixing Slot	Distance 1	Material Thickness	Total Height	Total Width	Total Depth	Maximum Allowed Load Fay
Hivatkozási levél	D	DN	k	FS	Dist 1	MT	H	W	DtT	Fa,y
Termékleírás	(mm)		(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(N)
4323080	83	DN 80	149	23x13	100	5	100	194	210	3000
4323100	110	DN 100	174	23x13	100	5	100	219	210	3000
4323125	135	DN 125	201	23x13	100	5	100	246	210	3000
4323150	160	DN 150	224	23x13	100	5	100	269	210	3000
4323200	210	DN 200	274	23x13	125	5	100	319	210	3000

Letöltések és tanúsítványok

Egyes dokumentumok egy adott cikkhez tartoznak. Válasszon ki egy cikket a fenti listából, hogy megtekintse az ahhoz tartozó összes letöltést.

Walraven Stand Pipe Bracket PNG | EN | Kép az internethez Letöltés

Walraven Stand Pipe Bracket SVG | EN | Ábra Letöltés

Walraven Stand Pipe Bracket TIF | EN | Kép nyomtatáshoz Letöltés

Safe Load Explanation SVG | EN | Biztonságos terhelés magyarázata Letöltés

Application SVG | EN | Alkalmazások Letöltés
