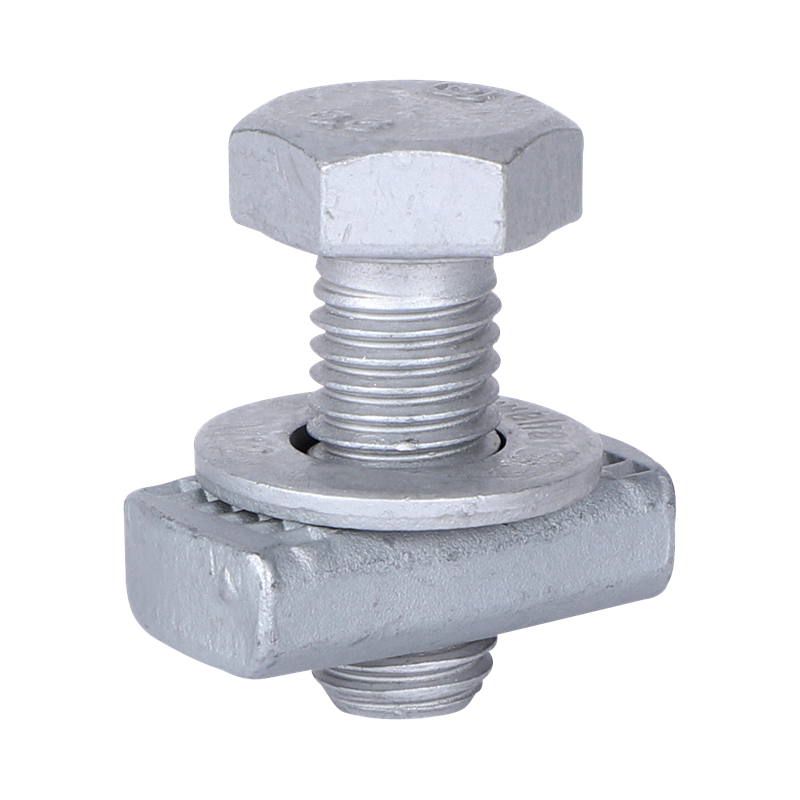

Walraven Bolt Set DIN933 for Strut BUP M10x30mm

614581003

Termékismertető letöltése

Jellemzők

channel slide nut with bolt DIN933 and washer
ready to use set for connecting brackets and other accessories to RapidStrut channels
pre-assembled to save time at installation, no need to organize single fastener parts
material: steel
surface treatment: BUP

Walraven Bolt Set DIN933 for Strut BUP M10x30mm

Műszaki adatok

Azonosítás

Azonosítás
Product Number	614581003

Product Dimensions

Product Dimensions
Thread Size Hivatkozási levél: TS	M10
Thread Length (mm) Hivatkozási levél: TL	30
Usable Length (mm) Hivatkozási levél: LU	30
Material Thickness (mm) Hivatkozási levél: MT	9
Width Across Flats (mm) Hivatkozási levél: WAF	17
Total Height (mm) Hivatkozási levél: H	36.4
Total Width (mm) Hivatkozási levél: W	25
Total Depth (mm) Hivatkozási levél: DtT	34

Technical characteristics

Technical characteristics
For Rail Type	41x21, 41x41, 41x51, 41x62, 41x82
Torque Moment For Installation (Nm) Hivatkozási levél: Tinst	40
Material	Steel
Material Quality	Class 8.8
Surface Protection	BUP1000
Surface Treatment	Untreated
Thread Type Hivatkozási levél: TT	Metric

Approvals & Declarations

Approvals & Declarations
CE mark	No
EN 1363-1 test report	No
European Technical Assessment (ETA)	No
UPC listing certificate	No

Safeloading

Safeloading
Maximum Allowed Load Fax (N) Hivatkozási levél: Fa,x	2550
Maximum Allowed Load Faz (N) Hivatkozási levél: Fa,z	5000

Weights

Weights
Weight [g] (g)	67.2
Weight [kg] (kg)	0.07

Packaging information

Packaging information
Pack 1 Shape	Cardboard Box
Pack 1 Qty	50
Pack 1 Height (mm)	74
Pack 1 Width (mm)	181
Pack 1 Length (mm)	113
Pack 1 Weight (g)	3420
Pack 2 Shape	Pallet ISO 0-1/1
Pack 2 Qty	8400
Pack 2 Height (mm)	444
Pack 2 Width (mm)	1200
Pack 2 Length (mm)	805
Pack 2 Weight (g)	596000
Pack 3 Shape	No Pack Type Available
