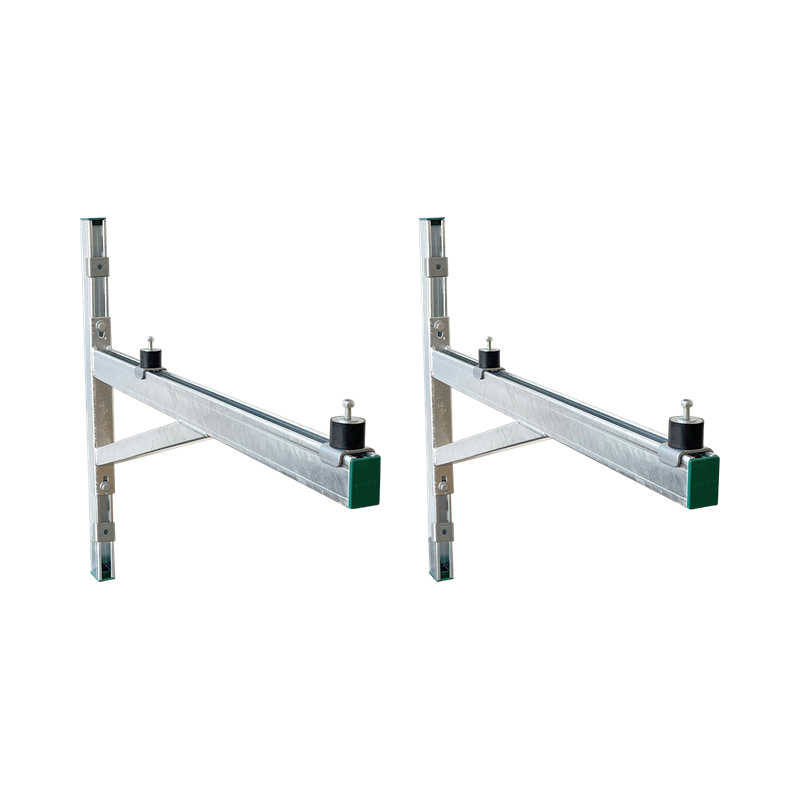

Walraven Wall Mounting Set 62|H ISO hdg L=900mm

universal Mounting Set for outdoor appliances

6901990

Termékismertető letöltése

Jellemzők

suitable for indoor and outdoor use
universal mounting brackets for fixing indoor and outdoor appliances to the wall
designed for the most common standard heat pumps (for heat pump models with female thread, Walraven Wall Mounting ISO Kit 6901998 needs to be ordered separately - see assembly instruction)
stepless adjustable in height and wall distance
with anti-vibration mounts type Walraven VibraTek® SB-MM
material: steel 1.0332
material: vibration damper; rubber SBR + NR 55°+-5 Shore A steel class 4.8
surface treatment: hot dip galvanized (EN-ISO 1461)
set consists of: - 2 Cantilever Arms type RapidStrut 62|H with welded support- 2 lengths of 500mm wall rail type RapidStrut 62|H- 4 vibration dampers with pre-assembled fasteners- 6 rail endcaps- fasteners to connect Cantilever Arms to the wall rail
Max. allowed safeload per Set: 1.750 Newton (Total weight of the unit).

Walraven Wall Mounting Set 62|H ISO hdg L=900mm

Műszaki adatok

Azonosítás

Azonosítás
Product Number	6901990

Product Dimensions

Product Dimensions
Length (mm) Hivatkozási levél: l	900
Total Height (mm) Hivatkozási levél: H	808
Total Width (mm) Hivatkozási levél: W	106
Total Length (mm) Hivatkozási levél: L	972
Material Thickness (mm) Hivatkozási levél: MT	3
Anchoring Slot (mm) Hivatkozási levél: AS	30x11
Heart To Heart Distance (mm) Hivatkozási levél: k	141

Technical characteristics

Technical characteristics
Type	62 \| H + Support
Material	Steel
Material Quality	St. 1.0332
Surface Protection	Hot Dip Galvanized
Surface Treatment	Untreated

Safeloading

Safeloading
Maximum Allowed Load Faz (N) Hivatkozási levél: Fa,z	1750

Weights

Weights
Weight [g] (g)	17800
Weight [kg] (kg)	17.8

Packaging information

Packaging information
Pack 1 Shape	Cardboard Box
Pack 1 Qty	1
Pack 1 Height (mm)	62
Pack 1 Width (mm)	480
Pack 1 Length (mm)	980
Pack 1 Weight (g)	18800
Pack 2 Shape	Pallet ISO 0-1/1
Pack 2 Qty	8
Pack 2 Height (mm)	665
Pack 2 Width (mm)	1200
Pack 2 Length (mm)	800
Pack 2 Weight (g)	173000
Pack 3 Shape	No Pack Type Available

Letöltések és tanúsítványok

Walraven Wall Mounting Set Assembly Instruction PDF | EN | Utasítások Letöltés
