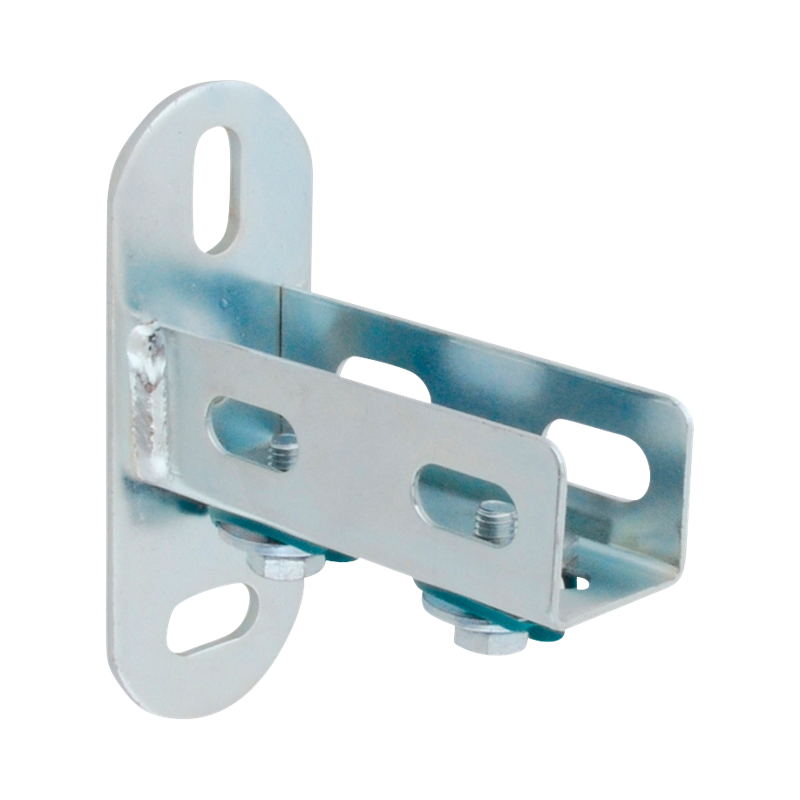

Walraven RapidRail® muurplaat zonder bouten/moeren WM0-30 tv
voet om bevestigingsrails aan te sluiten
Kenmerken
- flexibele muurplaat voor het verbinden van bevestigingsrails met individuele lengte
- geschikt voor rails 27x18, 30x15, 30x20, 30x30
- te gebruiken op muur, vloer of plafond
- rail kan met sleuf naar beneden of zijwaarts worden bevestigd
- verankeringssleuven op 90° ten opzichte van elkaar om de bevestiging te vereenvoudigen
- cO2-gelast
- productnr. 6613200 met voorgemonteerde Walraven RapidRail® schuifmoeren voor een snelle bevestiging, en houdt de montage op zijn plaats voordat deze definitief wordt vastgedraaid
- productnr. 6613202 zonder voorgemonteerde schuifmoeren en bevestigingen
- materiaal: metalen onderdelen van staal 1.0332; veer(en) van POM (polyoxymethyleen), groen
- elektrolytisch verzinkt
Technische gegevens
Identificatie
| Productnummer | 6613202 |
|---|
Productafmetingen
| Totale hoogte (mm) Referentieletter: H | 123 |
|---|---|
| Totale breedte (mm) Referentieletter: W | 50 |
| Totale lengte (mm) Referentieletter: L | 100 |
| Breedte (mm) Referentieletter: w | 35 |
| Hoogte (mm) Referentieletter: h | 32 |
| Lengte (mm) Referentieletter: l | 96 |
| Hart-tot-hart afstand (mm) Referentieletter: k | 83 |
| Verankeringssleuf (mm) Referentieletter: AS | 23,5x11 |
| Materiaal dikte (mm) Referentieletter: MT | 4 |
| Materiaal dikte 2 (mm) Referentieletter: MT 2 | 2 |
| Bevestigingssleuf (mm) Referentieletter: FS | 23,5x11 |
Technische eigenschappen
| Voor railtype | 27x18, 30x15, 30x20, 30x30 |
|---|---|
| Materiaal | Staal |
| Materiaal kwaliteit | St. 1.0332 |
| Oppervlaktebescherming | Elektrolytisch verzinkt |
| Oppervlaktebehandeling | Onbehandeld |
Goedkeuringen & Verklaringen
| Goedkeuring EN1363-1 | Nee |
|---|
Gewichten
| Berekend gewicht (g) | 278 |
|---|---|
| Berekend gewicht [kg] (kg) | 0.28 |
Verpakkingsgegevens
| Verpakking vorm 1 | Kartonnen doos |
|---|---|
| Verpakking aantal 1 | 25 |
| Verpakkingshoogte 1 (mm) | 119 |
| Verpakkingsbreedte 1 (mm) | 264 |
| Verpakkingslengte 1 (mm) | 398 |
| Verpakkingsgewicht 1 (g) | 7164 |
| Verpakking vorm 2 | Pallet ISO 0-1/1 |
| Verpakking aantal 2 | 1575 |
| Verpakkingshoogte 2 (mm) | 977 |
| Verpakkingsbreedte 2 (mm) | 1200 |
| Verpakkingslengte 2 (mm) | 800 |
| Verpakkingsgewicht 2 (g) | 472332 |
| Verpakkingsvorm 3 | Geen verpakking aanwezig |
