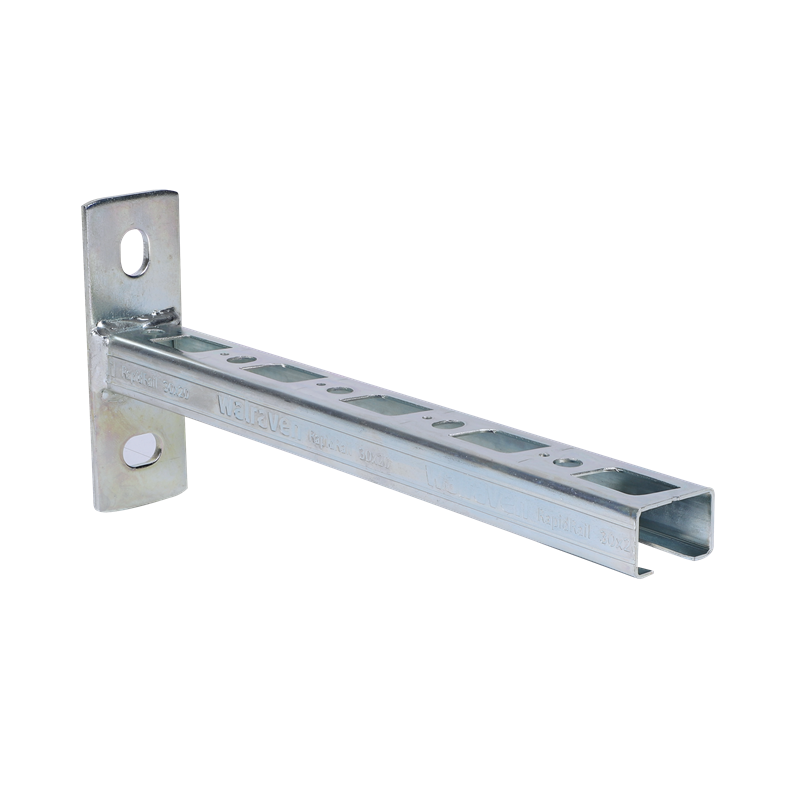

Walraven RapidRail® Cantilever Arm 27x18 zp 200mm

upevnenie na stenu, podlahu alebo strop

66031820 Produktová rada: Walraven RapidRail®Aplikácia: Upevňovacie prvky a podpery pre systémy vykurovania, ventilácie a klimatizácie (HVAC) vo vnútorných priestoroch
Stiahnite si produktový list

Získať podporu pre projekt

Walraven RapidRail® Cantilever Arm 27x18 zp 200mm

upevnenie na stenu, podlahu alebo strop

66031820

Consent

Vlastnosti

  • pätná doska s privareným C-profilom
  • na rýchle a ľahko nastaviteľné upevnenie jedného alebo viacerých potrubí
  • Zvárané CO2
  • s nekonečnou perforáciou
  • s reznými značkami každých 50 mm
  • unikátny vzor otvorov typu 30x20 umožňuje zacvaknúť Walraven RapidRail® Hammerfix z oboch strán
  • materiál: pätná doska z ocele 1.0332 (DD11)
  • materiál: profily typu 27x18 a 30x20 z ocele 1.0330 (DC01)
  • materiál: profily typu 30x15 a 30x30 z ocele 1.0038 (S235JR)
  • testované podľa ISO 9227, test v soľnej hmle min. 1 000 hodín (max. 5% korózie)
  • Viac informácií o maximálnom povolenom zaťažení (Faz) nájdete v tabuľkách zaťaženia alebo v našom online technickom liste "Technické údaje Walraven RapidRail®".
Walraven RapidRail® Cantilever Arm 27x18 zp 200mm
Walraven RapidRail® Cantilever Arm 27x18 zp 200mm
Walraven RapidRail® Cantilever Arm 27x18 zp 200mm
Walraven RapidRail® Cantilever Arm 27x18 zp 200mm

Špecifikácie

Walraven RapidRail® konzola

Identifikácia
Identifikácia
Číslo produktu 66031820

Rozmery produktu
Rozmery produktu
Dĺžka (mm) Písmenove označenie: l 200
Celková výška (mm) Písmenove označenie: H 110
Celková šírka (mm) Písmenove označenie: W 38
Celková dĺžka (mm) Písmenove označenie: L 204
Hrúbka materiálu (mm) Písmenove označenie: MT 4
Kotviaca drážka (mm) Písmenove označenie: AS 16x11
Otvorenie profilu (mm) Písmenove označenie: S 15
Osová vzdialenosť (mm) Písmenove označenie: k 70
Upevňovací otvor (mm) Písmenove označenie: FH 850
Upevňovací otvor 2 (mm) Písmenove označenie: FH 2 3
Upevňovací drážka (mm) Písmenove označenie: FS 19x10,5
Upevňovací drážka 2 (mm) Písmenove označenie: FS 2 10,5x8,5
Výška (mm) Písmenove označenie: h 110
Hrúbka materiálu 2 (mm) Písmenove označenie: MT 2 1
Rozstup (mm) Písmenove označenie: P 100
Šírka (mm) Písmenove označenie: w 38

Technické charakteristiky
Technické charakteristiky
Typ 27x18
Materiál Oceľ
Akosť materiálu St. 1.0338
Model profilu Jednoduchý profil
Tvar profilu C-profil
Povrchová ochrana Galvanicky zinkovaný
Povrchová úprava Bez povrchovej úpravy
Typ perforácie Zadná perforácia

Schválenia a vyhlásenia
Schválenia a vyhlásenia
Certifikácia EN 1363-1 No

Bezpečné zaťaženie
Bezpečné zaťaženie
Maximálne dovolené zaťaženie Faz (N) Písmenove označenie: Fa,z 149

Hmotnosti
Hmotnosti
Hmotnosť [g] (g) 245
Hmotnosť [kg] (kg) 0.25

Informácie o balení
Informácie o balení
Typ balenia 1 Kartónová krabica
Množstvo v balení 1 20
Výška balenia 1 (mm) 119
Šírka balenia 1 (mm) 264
Dĺžka balenia 1 (mm) 398
Hmotnosť balenia 1 (g) 5110
Typ balenia 2 Paleta ISO 0-1/1
Množstvo v balení 2 1260
Výška balenia 2 (mm) 977
Šírka balenia 2 (mm) 1200
Dĺžka balenia 2 (mm) 800
Hmotnosť balenia 2 (g) 343000
Typ balenia 3 Typ balenia nie je k dispozícii

Súbory na stiahnutie a certifikáty

G1007 Walraven RapidRail® konzola PDF | SK | Produktový list Stiahnuť
