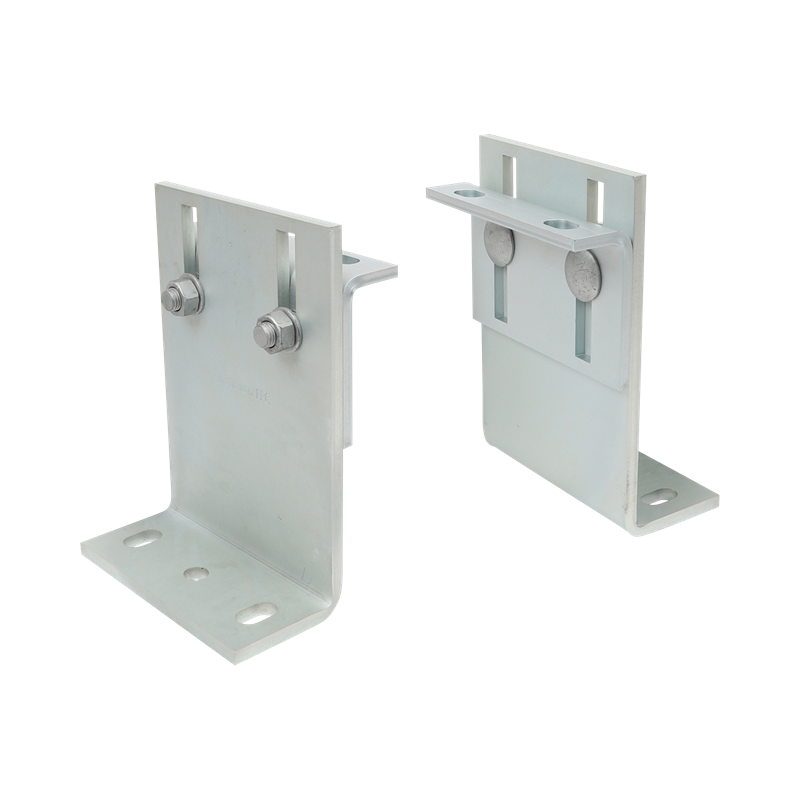

Walraven Фіксуючі опори «Heavy» (BUP1000)

комплект опор

E0554

Характеристики

комплект "Heavy" (в залежності від ситуації, детальний розрахунок проводиться спеціалістами технічного відділу Walraven)
може використовуватися як точка з'єднання труб у поєднанні з 2 хомутами для великих навантажень типу HD500 від 229 мм до макс. 564 мм
момент затягування 75 Нм для болтів, що регулюють висоту
монтаж опори до основи слід проводити за допомогою сталевих анкерів M16
можливість регулювання висоти та кута нахилу
зверніться до технічної підтримки Walraven для отримання рекомендацій щодо безпечних навантажень
матеріал: сталь 1.0332
продукт є частиною системи Walraven UltraProtect® 1000
підходить для монтажу всередині та зовні будівель
мін. 1 000 годин випробування соляним туманом (макс. 5% червоної іржі) згідно з ISO 9227

Таблиця артикулів
Product Number	Мінімальна висота	Максимальна висота	Максимальне допустиме навантаження Faz	Максимально допустиме навантаження Fay	Максимально допустиме навантаження Fax	Кріпильний паз	Кріпильний отвір	Відстань від серця до серця	Кріпильний паз 2	Відстань від серця до серця 4	Загальна ширина	Загальна висота	Загальна глибина
Лист-довідка	Ht,min	Ht,max	Fa,z	Fa,y	Fa,x	FS	FH	k	FS 2	k 4	W	H	DtT
Опис одиниці виміру	(mm)	(mm)	(N)	(N)	(N)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
6698208	226	333	10000	9300	3700	30x17	17	130	27x17	110	180	260	137
