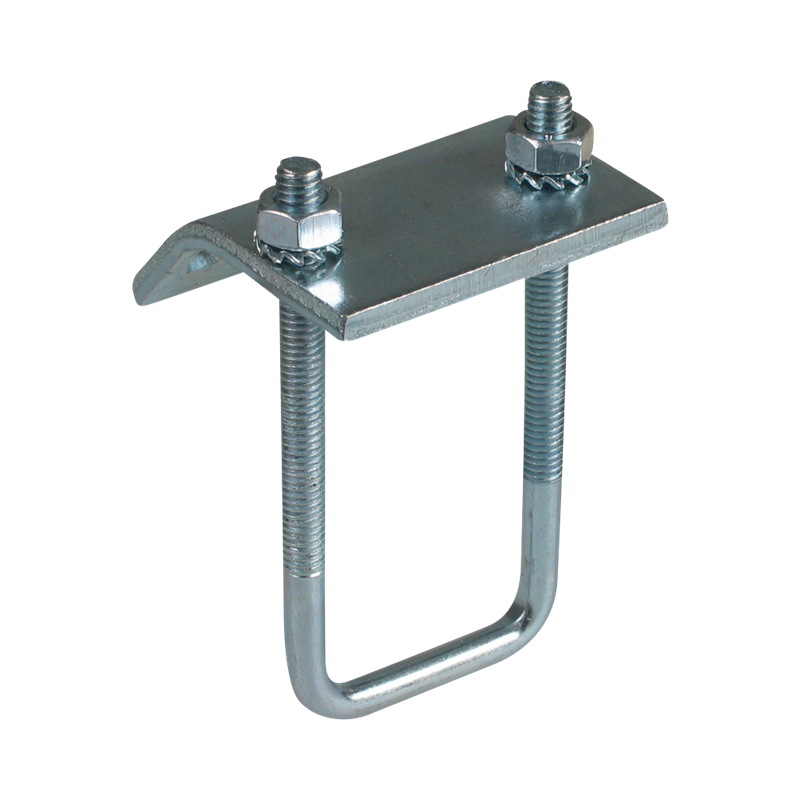

Walraven RapidRail® Затискач балочний (M6)
кріплення до сталевої балки
Характеристики
- для монтажу до сталевих балок без зварювання та свердління
- на кожну точку кріплення слід завжди використовувати 2 елементи
- матеріал: сталь
- оцинковка: електролітична
- Увага! Безпечне навантаження вказано лише для комплекту затискачів для балок, для кожної ситуації навантаження необхідно розрахувати максимально допустиме навантаження на профіль.
Статті
| Product Number | Для типу рейки | Діапазон затиску | Загальна висота | Загальна ширина | Загальна довжина | Розмір різьби | Довжина різьби | Ширина | Товщина матеріалу | Максимальне допустиме навантаження Faz | Крутний момент для монтажу | Список збережених артикулів |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Лист-довідка | CR | H | W | L | TS | TL | w | MT | Fa,z | Tinst | ||
| Опис одиниці виміру | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | (Nm) | |||
6585011
|
27x18, 30x15 | 1 - 16 | 86 | 50 | 46 | M6 | 55 | 31 | 4 | 2500 | 15 |
