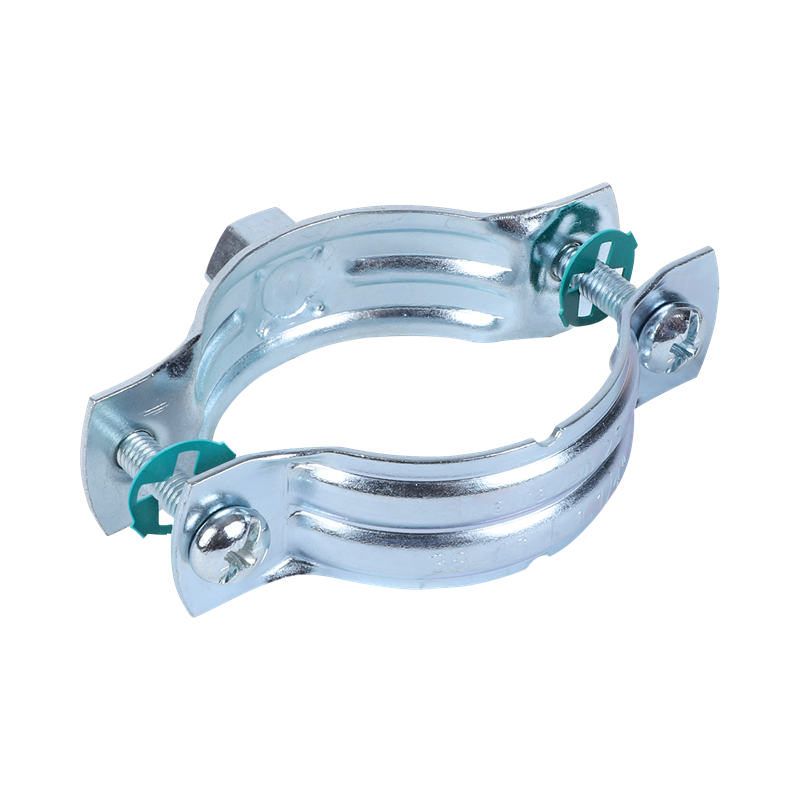

Walraven 2S Beugel ev M8 20-24mm
voor geïsoleerde leiding, staal, gietijzer en kunststof (meerlagen) leidingen
Kenmerken
- zonder onderbrekingen
- anti-verlies onderlegringen voorkomen dat schroeven eruit vallen tijdens de installatie
- perfecte oplossing voor geïsoleerde leidingondersteuning
- materiaal: staal
- elektrolytisch verzinkt
Specificaties
Identificatie
| Productnummer | 33025024 |
|---|
Productafmetingen
| Buitendiameter buis (mm) Referentiebrief: D | 20 - 24 |
|---|---|
| DN Referentiebrief: DN | DN 15 |
| Buisdiameter (Imperial) (inch) Referentiebrief: D | ½ |
| Aansluitdraad Referentiebrief: G | M8 |
| Totale hoogte (mm) Referentiebrief: H | 37 |
| Totale breedte (mm) Referentiebrief: W | 56 |
| Totale diepte (mm) Referentiebrief: DtT | 20 |
| Materiaal dikte (mm) Referentiebrief: MT | 1 |
| Materiaal breedte (mm) Referentiebrief: MW | 20 |
| Schroefmaat Referentiebrief: ds | M5 |
Technische kenmerken
| Kleur | Zink |
|---|---|
| Aansluiting | Vrouwelijke draad |
| Inlage | Geen |
| Maat schroevendraaier type Referentiebrief: Drive | PZ2 + Sleuf |
| Laagdikte Oppervlaktebescherming (µm) | 5 |
| Sluit voorziening | Dubbele schroef |
| Materiaal | Staal |
| Materiaal kwaliteit | St. 1.0330 |
| Bedrijfstemperatuur (°C) | -45 - 315 |
| Geschikt voor | Stalen buis, Metalen buizen |
| Geschikt voor aantal leidingen | 1 |
| Oppervlaktebescherming | Elektrolytisch verzinkt |
| Oppervlaktebehandeling | Onbehandeld |
| Koppelmoment voor installatie (Nm) Referentiebrief: Tinst | 2 |
Goedkeuringen & Verklaringen
| Goedkeuring CE | Nee |
|---|---|
| Goedkeuring EN1363-1 | Nee |
| Goedkeuring EPD | Ja |
| Goedkeuring ETA | Nee |
| Goedkeuring FM | Nee |
| Goedkeuring ISO 3822-1 | Nee |
| Goedkeuring RAL-GZ 655/B | Ja |
| Goedkeuring RAL-GZ 656 | Nee |
| Goedkeuring UL | Nee |
| Goedkeuring ULC | Nee |
| Goedkeuring VDS | Nee |
Veilige belasting
| Max. toegestane belasting Faz (N) Referentiebrief: Fa,z | 700 |
|---|---|
| Berekende max.toegestane belasting Faz [kN] (kN) Referentiebrief: Fa,z | 0.7 |
Gewichten
| Berekend gewicht (g) | 37 |
|---|---|
| Berekend gewicht [kg] (kg) | 0.04 |
Verpakkingsinformatie
| GTIN verpakking 1 | 08712993576821 |
|---|---|
| Verpakking vorm 1 | Kartonnen doos |
| Verpakking aantal 1 | 50 |
| Verpakkingshoogte 1 (mm) | 70 |
| Verpakkingsbreedte 1 (mm) | 200 |
| Verpakkingslengte 1 (mm) | 266 |
| Verpakkingsgewicht 1 (g) | 1949 |
| GTIN verpakking 2 | 08712993577002 |
| Verpakking vorm 2 | Pallet ISO 0-1/1 |
| Verpakking aantal 2 | 10800 |
| Verpakkingshoogte 2 (mm) | 984 |
| Verpakkingsbreedte 2 (mm) | 1200 |
| Verpakkingslengte 2 (mm) | 800 |
| Verpakkingsgewicht 2 (g) | 441984 |
| Verpakkingsvorm 3 | Geen verpakking aanwezig |
