Walraven Railschoor tv RapidStrut®+Maxx 830mm/flx

versteviging van railconstructies

6621083
Productblad downloaden

Vraag projectondersteuning aan

Walraven Railschoor tv RapidStrut®+Maxx 830mm/flx

versteviging van railconstructies

6621083

Toestemming

Kenmerken

  • flexibele hoeksteunbeugel
  • ter versterking van railconstructies
  • door extra gaten kan de lengte in stappen van 100 mm worden verminderd
  • geschikt voor Walraven RapidStrut® rails en voor Maxx rails
  • materiaal: U-plaat staal 1.0242 (S250GD); buisprofiel: staal 1.0038 (S235JR)
  • u-plaat: ZM310-MAC (voorverzinkt); buisprofiel: thermisch verzinkt 50-80 μm
  • de veilige belastingswaarde is de veilige belasting in axiale richting (trek of druk) die het product in de langste uitvoering (niet doorgesneden) kan weerstaan ​​zonder dat de verbindingsgaten beschadigd raken of de rail kromtrekt

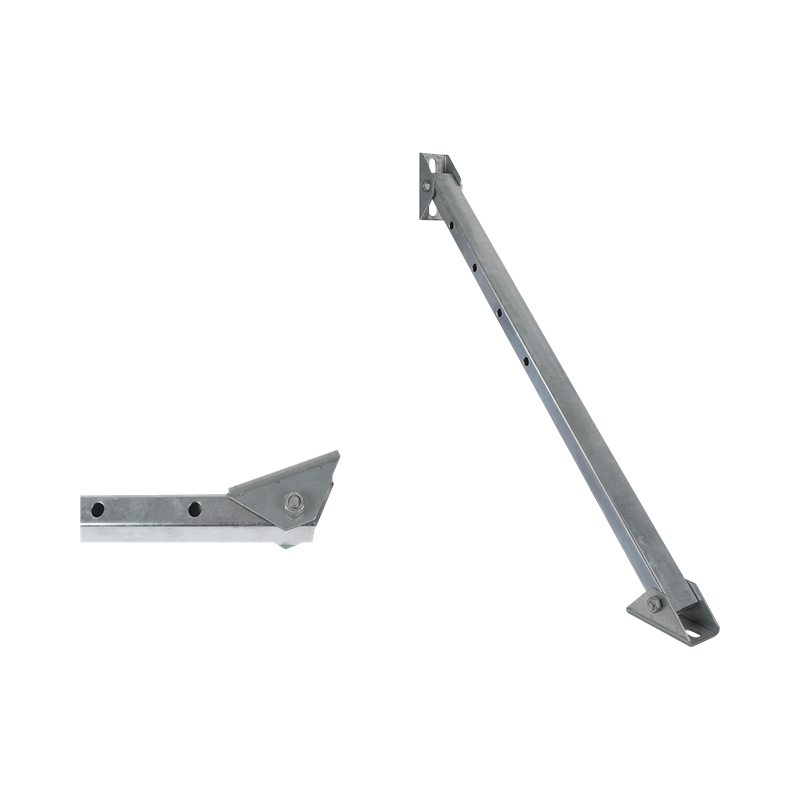

Walraven Railschoor tv RapidStrut®+Maxx 830mm/flx
Walraven Railschoor tv RapidStrut®+Maxx 830mm/flx
Walraven Railschoor tv RapidStrut®+Maxx 830mm/flx
Walraven Railschoor tv RapidStrut®+Maxx 830mm/flx

Specificaties

Walraven Flexibele Railschoor

Identificatie
Identificatie
Productnummer 6621083

Productafmetingen
Productafmetingen
Totale hoogte (mm) Referentiebrief: H 120
Totale breedte (mm) Referentiebrief: W 83
Totale lengte (mm) Referentiebrief: L 929.3
Bevestigingsgat (mm) Referentiebrief: FH 13
Bevestigingssleuf (mm) Referentiebrief: FS 25x12,2
Hoek (°) Referentiebrief: a 90

Technische kenmerken
Technische kenmerken
Materiaal Staal
Materiaal kwaliteit St. 1.0038 (S235JR)
Geschikt voor C-profiel
Oppervlaktebescherming Thermisch Verzinkt
Oppervlaktebehandeling Onbehandeld

Veilige belasting
Veilige belasting
Max. toegestane belasting Faz (N) Referentiebrief: Fa,z 7500

Gewichten
Gewichten
Berekend gewicht (g) 2970
Berekend gewicht [kg] (kg) 2.97

Verpakkingsinformatie
Verpakkingsinformatie
Verpakking vorm 1 Onverpakt
Verpakking aantal 1 1
Verpakking vorm 2 Pallet ISO 0-1/1
Verpakking aantal 2 200
Verpakkingshoogte 2 (mm) 725
Verpakkingsbreedte 2 (mm) 1200
Verpakkingslengte 2 (mm) 800
Verpakkingsgewicht 2 (g) 639000
Verpakkingsvorm 3 Geen verpakking aanwezig

Downloads en certificaten

H1607 Walraven Flexibele Railschoor PDF | NL-BE | Productinformatieblad Downloaden
