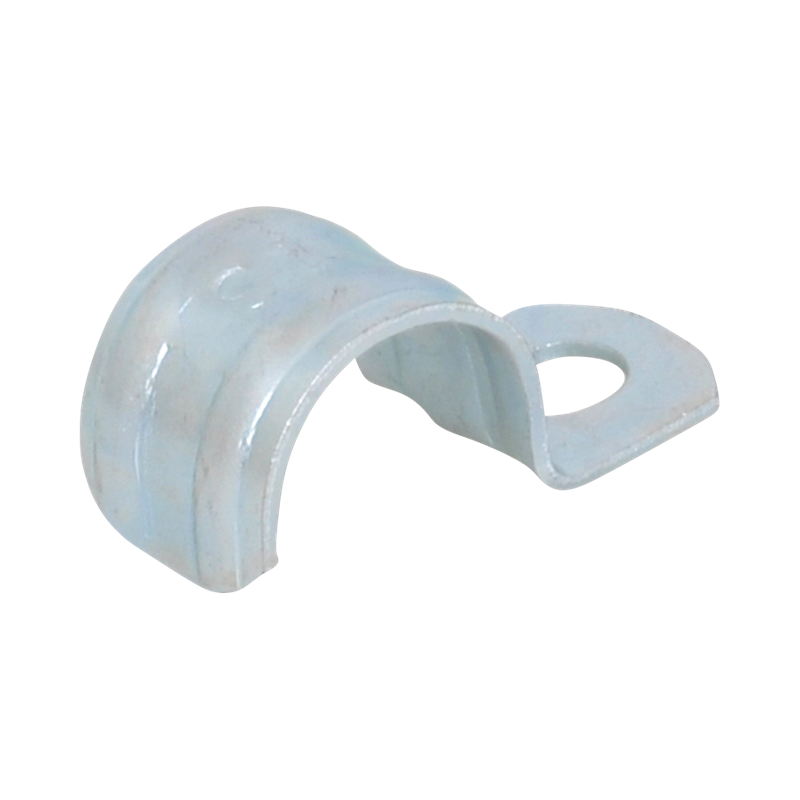

Walraven Enkelgats Pijpzadel ev 20mm

voor kabels, staal en PVC-buizen

0805120

Productblad downloaden

Kenmerken

voor diameters groter dan 10 mm maakt het sleufgat het mogelijk om kleine afwijkingen van de installaties aan te passen
voor kabels, staal en PVC-buizen
2 nerven
materiaal: staal
elektrolytisch verzinkt

Specificaties

Identificatie

Identificatie
Productnummer	0805120

Productafmetingen

Productafmetingen
Buitendiameter buis (mm) Referentiebrief: D	20
Buisdiameter (Imperial) (inch) Referentiebrief: D	½
Bevestigingsgat (mm) Referentiebrief: FH	6.5
Materiaal dikte (mm) Referentiebrief: MT	1.2
Totale hoogte (mm) Referentiebrief: H	18.5
Totale breedte (mm) Referentiebrief: W	40
Totale diepte (mm) Referentiebrief: DtT	15
DN Referentiebrief: DN	DN 15

Technische kenmerken

Technische kenmerken
Kleur	Zink
Halogeenvrij	Ja
Laagdikte Oppervlaktebescherming (µm)	5
Materiaal	Staal
Materiaal kwaliteit	St. 1.0332
Geschikt voor aantal leidingen	1
Geschikt in gebieden met brandwerendheid?	Ja
Oppervlaktebescherming	Elektrolytisch verzinkt
Oppervlaktebehandeling	Onbehandeld
Type bevestiging	Schroefgat
UV-bestendig?	Ja

Goedkeuringen & Verklaringen

Goedkeuringen & Verklaringen
Goedkeuring EPD	Nee

Veilige belasting

Veilige belasting
Max. toegestane belasting Faz (N) Referentiebrief: Fa,z	300
Berekende max.toegestane belasting Faz [kN] (kN) Referentiebrief: Fa,z	0.3

Gewichten

Gewichten
Berekend gewicht (g)	8
Berekend gewicht [kg] (kg)	0.01

Verpakkingsinformatie

Verpakkingsinformatie
Verpakking vorm 1	Kartonnen doos
Verpakking aantal 1	100
Verpakkingshoogte 1 (mm)	74
Verpakkingsbreedte 1 (mm)	123
Verpakkingslengte 1 (mm)	155
Verpakkingsgewicht 1 (g)	900
Verpakking vorm 2	Kartonnen doos
Verpakking aantal 2	1000
Verpakkingshoogte 2 (mm)	175
Verpakkingsbreedte 2 (mm)	270
Verpakkingslengte 2 (mm)	395
Verpakkingsgewicht 2 (g)	9300
Verpakkingsvorm 3	Pallet ISO 0-1/1
Verpakkingsaantal 3	32000
Verpakkingshoogte 3 (mm)	844
Verpakkingsbreedte 3 (mm)	1200
Verpakkingslengte 3 (mm)	800
Verpakkingsgewicht 3 (g)	319000
Verpakkingsvorm 4	Geen verpakking aanwezig

Downloads en certificaten

B3044 Walraven Leidingzadel (ev) PDF | NL-BE | Productinformatieblad Downloaden
