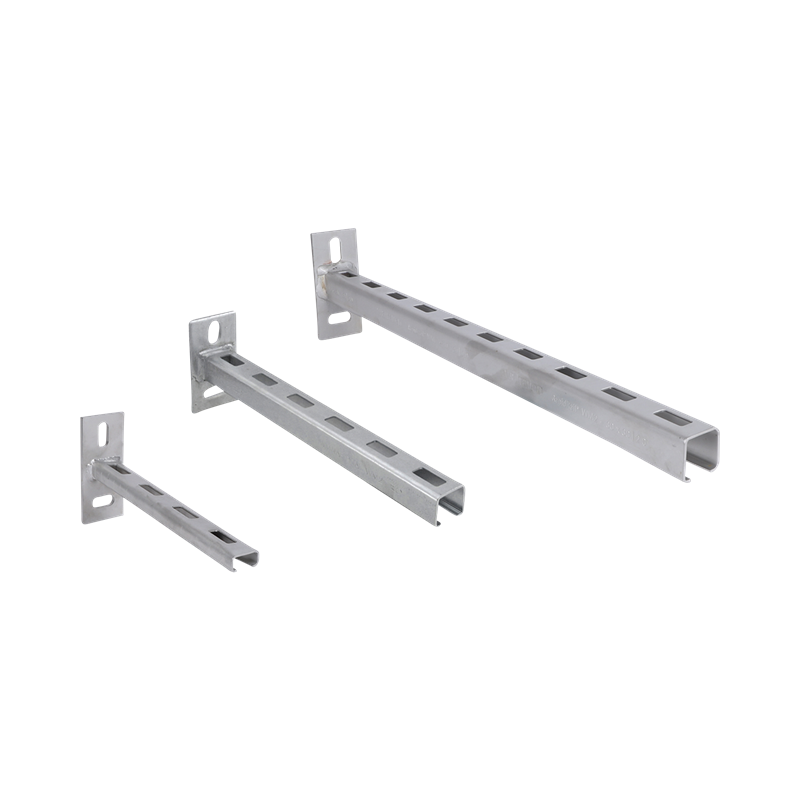

Walraven RapidRail® Wandconsole WM2 RVS 500mm

bevestiging aan muur of plafond

6607250 Productlijn: Walraven RapidRail®Toepassing: Roestvrij staal
Productblad downloaden

Vraag projectondersteuning aan

Walraven RapidRail® Wandconsole WM2 RVS 500mm

bevestiging aan muur of plafond

6607250

Toestemming

Kenmerken

  • muurplaat met gelast C-profiel
  • sleuven op 90° ten opzichte van elkaar om de bevestiging te vereenvoudigen
  • cO2-gelast
  • materiaal: RVS 1.4404 (AISI 316L)
  • voor meer informatie over de max. toegestane belasting (Fa,z) verwijzen wij naar de railbelastingstabellen of onze online datasheet ‘Technische gegevens BIS RapidRail®'
  • geteste waarden in combinatie met Walraven RapidStrut® Rail 41x41x2,5mm
Walraven RapidRail® Wandconsole WM2 RVS 500mm
Walraven RapidRail® Wandconsole WM2 RVS 500mm
Walraven RapidRail® Wandconsole WM2 RVS 500mm
Walraven RapidRail® Wandconsole WM2 RVS 500mm

Specificaties

Walraven RapidRail® RVS Wandconsole

Identificatie
Identificatie
Productnummer 6607250

Productafmetingen
Productafmetingen
Lengte (mm) Referentiebrief: l 500
Totale hoogte (mm) Referentiebrief: H 110
Totale breedte (mm) Referentiebrief: W 48
Totale lengte (mm) Referentiebrief: L 505
Materiaal dikte (mm) Referentiebrief: MT 5
Verankeringssleuf (mm) Referentiebrief: AS 25x11
Profiel opening (mm) Referentiebrief: S 15
Hart-tot-hart afstand (mm) Referentiebrief: k 70
Hoogte (mm) Referentiebrief: h 110
Materiaal dikte 2 (mm) Referentiebrief: MT 2 2
Breedte (mm) Referentiebrief: w 48

Technische kenmerken
Technische kenmerken
Type 30x30
Materiaal Roestvrij staal
Materiaal kwaliteit 1.4404 (AISI 316L)
Oppervlaktebescherming Onbehandeld
Oppervlaktebehandeling Onbehandeld
Type perforatie Rug geperforeerd

Goedkeuringen & Verklaringen
Goedkeuringen & Verklaringen
Goedkeuring EN1363-1 Nee

Veilige belasting
Veilige belasting
Max. toegestane belasting Faz (N) Referentiebrief: Fa,z 154

Gewichten
Gewichten
Berekend gewicht (g) 846
Berekend gewicht [kg] (kg) 0.85

Verpakkingsinformatie
Verpakkingsinformatie
Verpakking vorm 1 Kartonnen doos
Verpakking aantal 1 20
Verpakkingshoogte 1 (mm) 101
Verpakkingsbreedte 1 (mm) 398
Verpakkingslengte 1 (mm) 530
Verpakkingsgewicht 1 (g) 17298
Verpakking vorm 2 Pallet ISO 0-1/1
Verpakking aantal 2 640
Verpakkingshoogte 2 (mm) 952
Verpakkingsbreedte 2 (mm) 1200
Verpakkingslengte 2 (mm) 800
Verpakkingsgewicht 2 (g) 574536
Verpakkingsvorm 3 Geen verpakking aanwezig

Downloads en certificaten

M2505 Walraven RapidRail® RVS Wandconsole PDF | NL-BE | Productinformatieblad Downloaden
