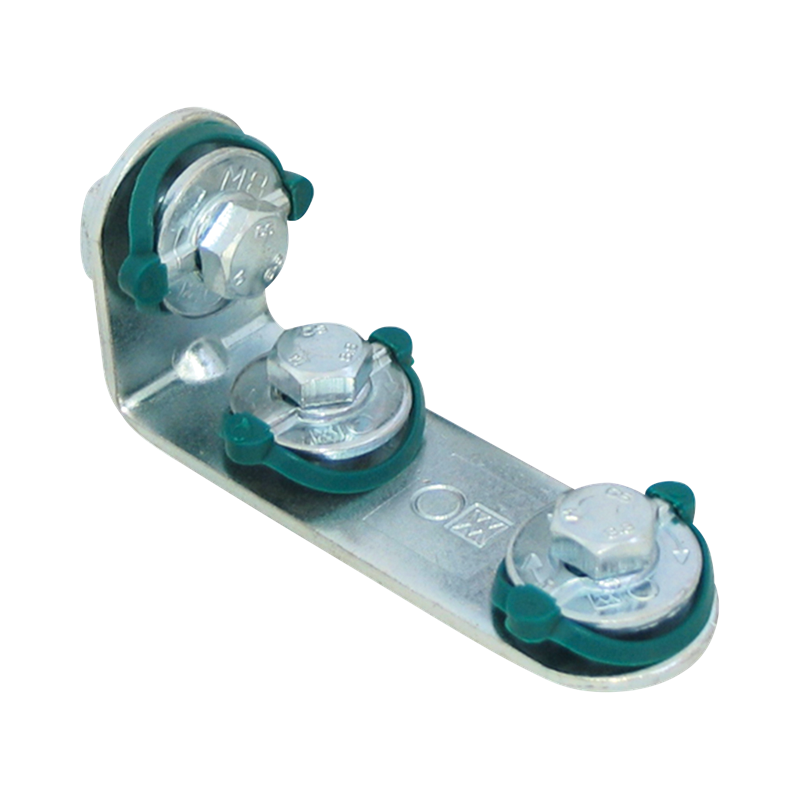

Walraven RapidRail® Verbindingsstuk 90° (L/S)
constructies met Walraven RapidRail®
Kenmerken
- verbindingsstuk met voorgemonteerde Walraven RapidRail® Schuifmoer(en)
- voor het maken van rail constructies
- geschikt voor rail met de afmetingen 27x18, 30x15, 30x20, 30x30, 30x45, 38x40
- kant-en-klaar voorgemonteerd voor een snelle bevestiging, en houdt de montage op zijn plaats voordat deze definitief wordt vastgedraaid
- materiaal: metalen onderdelen van staal 1.0332; veer(en) van POM (polyoxymethyleen), groen
- elektrolytisch verzinkt
- voor gedetailleerde technische informatie over onze RAL-gemarkeerde producten kunt u het RAL-gegevensblad in onze webcatalogus raadplegen
Artikelen
| Productnummer | Voor railtype | Model | Hoek | Breedte | Materiaal dikte | Hart-tot-hart afstand | Koppelmoment voor installatie | Max. toegestane belasting Faz | Max. toegestane belasting Fax | Lijst met opgeslagen artikelen |
|---|---|---|---|---|---|---|---|---|---|---|
| Referentiebrief | a | w | MT | k | Tinst | Fa,z | Fa,x | |||
| Eenheidsomschrijving | (°) | (mm) | (mm) | (mm) | (Nm) | (N) | (N) | |||
6584002
|
27x18, 30x15, 30x20, 30x30, 30x45, 38x40 | L/S | 90 | 30 | 3 | 50 | 15 | 1186 | 345 |
