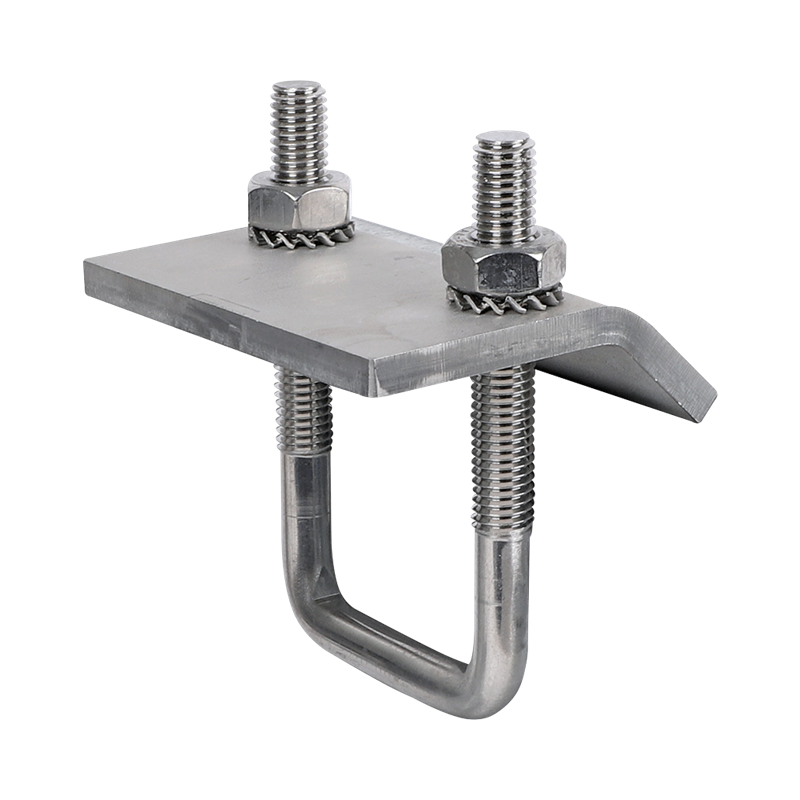

Walraven RapidStrut® Balkklem M10 RVS A4 41x82
om Strut rails te verbinden met stalen balken
Kenmerken
- voor een degelijke bevestiging aan flenzen zonder boren of lassen
- gebruik altijd 2 balkklemmen per bevestiging
- materiaal: RVS 1.4401/1.4404 (A4) - EN 10088, AISI 316/316L
Specificaties
Identificatie
| Productnummer | 66587721 |
|---|
Productafmetingen
| Totale hoogte (mm) Referentiebrief: H | 140 |
|---|---|
| Totale breedte (mm) Referentiebrief: W | 80 |
| Totale lengte (mm) Referentiebrief: L | 69 |
| Schroefdraad maat Referentiebrief: TS | M10 |
| Schroefdraad lengte (mm) Referentiebrief: TL | 75 |
| Breedte (mm) Referentiebrief: w | 44 |
| Materiaal dikte (mm) Referentiebrief: MT | 6 |
Technische kenmerken
| Voor railtype | 41x82 |
|---|---|
| Koppelmoment voor installatie (Nm) Referentiebrief: Tinst | 15 |
| Materiaal | Roestvrij staal |
| Materiaal kwaliteit | 1.4404 (AISI 316L) |
| Oppervlaktebescherming | Onbehandeld |
| Oppervlaktebehandeling | Gepekeld |
Veilige belasting
| Max. toegestane belasting Faz (N) Referentiebrief: Fa,z | 5700 |
|---|
Gewichten
| Berekend gewicht (g) | 471 |
|---|---|
| Berekend gewicht [kg] (kg) | 0.47 |
Verpakkingsinformatie
| Verpakking vorm 1 | Kartonnen doos |
|---|---|
| Verpakking aantal 1 | 25 |
| Verpakkingshoogte 1 (mm) | 187 |
| Verpakkingsbreedte 1 (mm) | 206 |
| Verpakkingslengte 1 (mm) | 272 |
| Verpakkingsgewicht 1 (g) | 12000 |
| Verpakking vorm 2 | Pallet ISO 0-1/1 |
| Verpakking aantal 2 | 2250 |
| Verpakkingshoogte 2 (mm) | 1079 |
| Verpakkingsbreedte 2 (mm) | 1200 |
| Verpakkingslengte 2 (mm) | 800 |
| Verpakkingsgewicht 2 (g) | 1100000 |
| Verpakkingsvorm 3 | Geen verpakking aanwezig |
