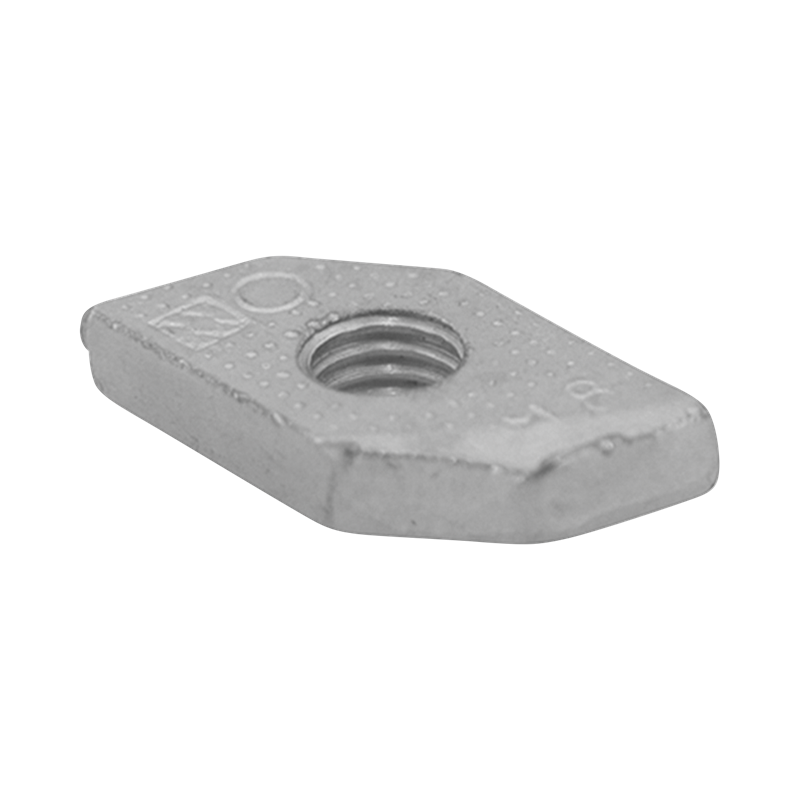

Walraven RapidRail® Schuifmoer 651A WM0-35 ev M8

schroefdraadplaat om componenten aan rails te bevestigen

6513008
Productblad downloaden

Vraag projectondersteuning aan

Walraven RapidRail® Schuifmoer 651A WM0-35 ev M8

schroefdraadplaat om componenten aan rails te bevestigen

6513008

Toestemming

Kenmerken

  • geschikt voor rail met afmetingen 27x18, 30x15, 30x20, 30x30, 30x45, 38x40
  • materiaal: staal
  • elektrolytisch verzinkt
Walraven RapidRail® Schuifmoer 651A WM0-35 ev M8
Walraven RapidRail® Schuifmoer 651A WM0-35 ev M8
Walraven RapidRail® Schuifmoer 651A WM0-35 ev M8
Walraven RapidRail® Schuifmoer 651A WM0-35 ev M8

Specificaties

Walraven Schuifmoer 651

Identificatie
Identificatie
Productnummer 6513008

Productafmetingen
Productafmetingen
Schroefdraad maat Referentiebrief: TS M8
Materiaal dikte (mm) Referentiebrief: MT 5
Totale hoogte (mm) Referentiebrief: H 5
Totale breedte (mm) Referentiebrief: W 28
Totale diepte (mm) Referentiebrief: DtT 15
Diepte (mm) Referentiebrief: Dt 15
Schroefdraad steek (mm) Referentiebrief: TP 1.25
Breedte (mm) Referentiebrief: w 27.83

Technische kenmerken
Technische kenmerken
Voor railtype 27x18, 30x15, 30x20, 30x30, 38x40
Koppelmoment voor installatie (Nm) Referentiebrief: Tinst 10
Klikbaar? Nee
Materiaal Staal
Materiaal kwaliteit St. 1.0332
Geprefabriceerd? Nee
Oppervlaktebescherming Elektrolytisch verzinkt
Oppervlaktebehandeling Onbehandeld
Schroefdraadadapter meegeleverd? Nee
Schroefdraad type Referentiebrief: TT Metrisch
Met zeskantmoer? Nee
Met veerhoogte? Nee
Met tapbout? Nee
Met vertanding Nee
Met U-ring? Nee
Met ring? Nee

Goedkeuringen & Verklaringen
Goedkeuringen & Verklaringen
Goedkeuring CE Nee
Goedkeuring EN1363-1 Nee
Goedkeuring ETA Nee
Goedkeuring UPC Nee

Veilige belasting
Veilige belasting
Max. toegestane belasting Faz (N) Referentiebrief: Fa,z 3100

Gewichten
Gewichten
Berekend gewicht (g) 10
Berekend gewicht [kg] (kg) 0.01

Verpakkingsinformatie
Verpakkingsinformatie
Verpakking vorm 1 Zak
Verpakking aantal 1 100
Verpakkingshoogte 1 (mm) 30
Verpakkingsbreedte 1 (mm) 80
Verpakkingslengte 1 (mm) 130
Verpakkingsgewicht 1 (g) 1100
Verpakking vorm 2 Kartonnen doos
Verpakking aantal 2 2000
Verpakkingshoogte 2 (mm) 185
Verpakkingsbreedte 2 (mm) 190
Verpakkingslengte 2 (mm) 240
Verpakkingsgewicht 2 (g) 22200
Verpakkingsvorm 3 Pallet ISO 0-1/1
Verpakkingsaantal 3 108000
Verpakkingshoogte 3 (mm) 1079
Verpakkingsbreedte 3 (mm) 1200
Verpakkingslengte 3 (mm) 800
Verpakkingsgewicht 3 (g) 1190000
Verpakkingsvorm 4 Geen verpakking aanwezig

Downloads en certificaten

G3010 Walraven Schuifmoer 651 PDF | NL-BE | Productinformatieblad Downloaden
