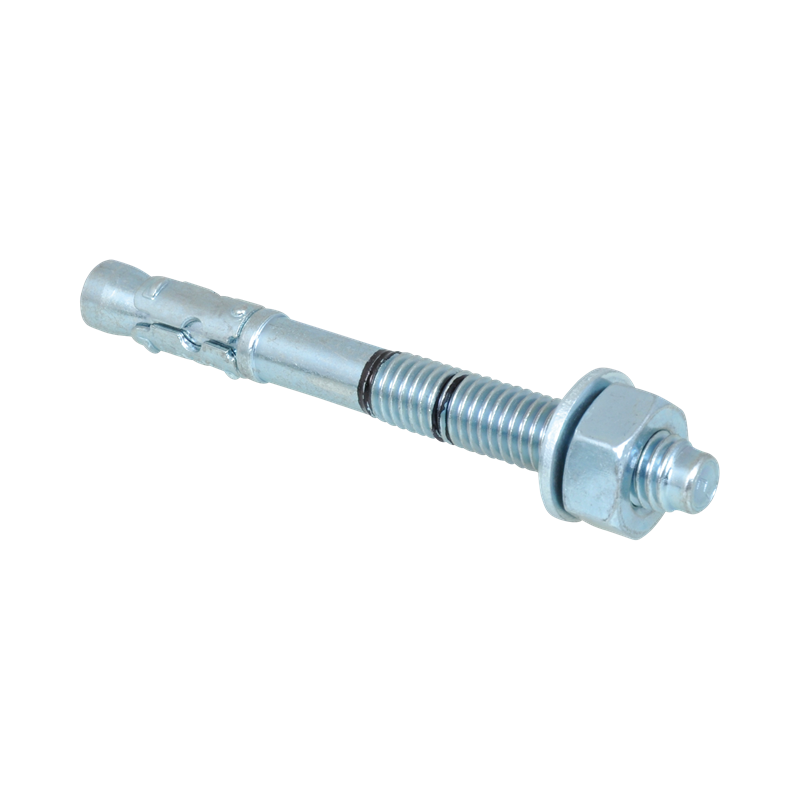

Walraven WTB7 Doorsteekanker 10x115/45
hoge prestatie expansieanker voor ongescheurd beton
Kenmerken
- hoge belastbaarheid
- voor- en doorfixatie
- twee plaatsingsdieptes zorgen voor installatieflexibiliteit
- materiaal: staal
- elektrolytisch verzinkt
- eTA Optie 7-goedkeuring voor ongescheurd beton
- type ondergrond: ongescheurd beton, steen
- raadpleeg voor ladingen en meer informatie het productinformatieblad en/of het ETA-rapport
Specificaties
Identificatie
| Productnummer | 609837101 |
|---|
Productafmetingen
| Diepte boorgat (mm) Referentiebrief: h0 | 59 |
|---|---|
| Diameter boorgat (mm) Referentiebrief: d0 | 10 |
| Effectieve inbeddiepte (mm) Referentiebrief: Hef | 49 |
| Max. Inrichtingsdikte (mm) Referentiebrief: tfix,max | 45 |
| Min. diepte boorgat (mm) Referentiebrief: h0 min | 49 |
| Min. dikte ondergrond (mm) Referentiebrief: hmin | 100 |
| Standaard inbeddiepte (mm) Referentiebrief: hnom | 59 |
| Schroefdraad lengte (mm) Referentiebrief: TL | 66 |
| Schroefdraad maat Referentiebrief: TS | M10 |
| Totale hoogte (mm) Referentiebrief: H | 19 |
| Totale lengte (mm) Referentiebrief: L | 115 |
| Totale breedte (mm) Referentiebrief: W | 19 |
| Sleutelwijdte (mm) Referentiebrief: WAF | 17 |
Technische kenmerken
| Model anker | Mannelijke draad |
|---|---|
| Kleur | Zink |
| Bevestigingsvoorziening | Moer |
| Laagdikte Oppervlaktebescherming (µm) | 5 |
| Materiaal | Staal |
| Materiaal kwaliteit | St. 1.0434 (C17C) |
| Aantal noten | 1 |
| Aantal sluitringen? | 1 |
| Vooraf geplaatste installatie? | Ja |
| Doorschuifinstallatie? | Ja |
| Schroefsysteem | Buitenzeskant |
| Ruimtelijke installatie? | Nee |
| Geschikt voor | Niet gescheurd beton, Natuursteen, Beton |
| Oppervlaktebescherming | Elektrolytisch verzinkt |
| Oppervlaktebehandeling | Onbehandeld |
| Schroefdraad type Referentiebrief: TT | Metrisch |
| Koppelmoment voor installatie (Nm) Referentiebrief: Tinst | 30 |
| Met halsband? | Nee |
Goedkeuringen & Verklaringen
| Goedkeuring CE | Ja |
|---|---|
| Goedkeuring EN1363-1 | Nee |
| Goedkeuring ETA | Ja |
Veilige belasting
| Aanbevolen belasting in ongescheurd beton C20/25 (N) | 4760 |
|---|
Gewichten
| Berekend gewicht (g) | 72.2 |
|---|---|
| Berekend gewicht [kg] (kg) | 0.07 |
Verpakkingsinformatie
| Verpakking vorm 1 | Kartonnen doos |
|---|---|
| Verpakking aantal 1 | 50 |
| Verpakkingshoogte 1 (mm) | 108 |
| Verpakkingsbreedte 1 (mm) | 140 |
| Verpakkingslengte 1 (mm) | 186 |
| Verpakkingsgewicht 1 (g) | 3740 |
| Verpakking vorm 2 | Pallet ISO 0-1/1 |
| Verpakking aantal 2 | 8000 |
| Verpakkingshoogte 2 (mm) | 800 |
| Verpakkingsbreedte 2 (mm) | 1200 |
| Verpakkingslengte 2 (mm) | 800 |
| Verpakkingsgewicht 2 (g) | 619000 |
| Verpakkingsvorm 3 | Geen verpakking aanwezig |
