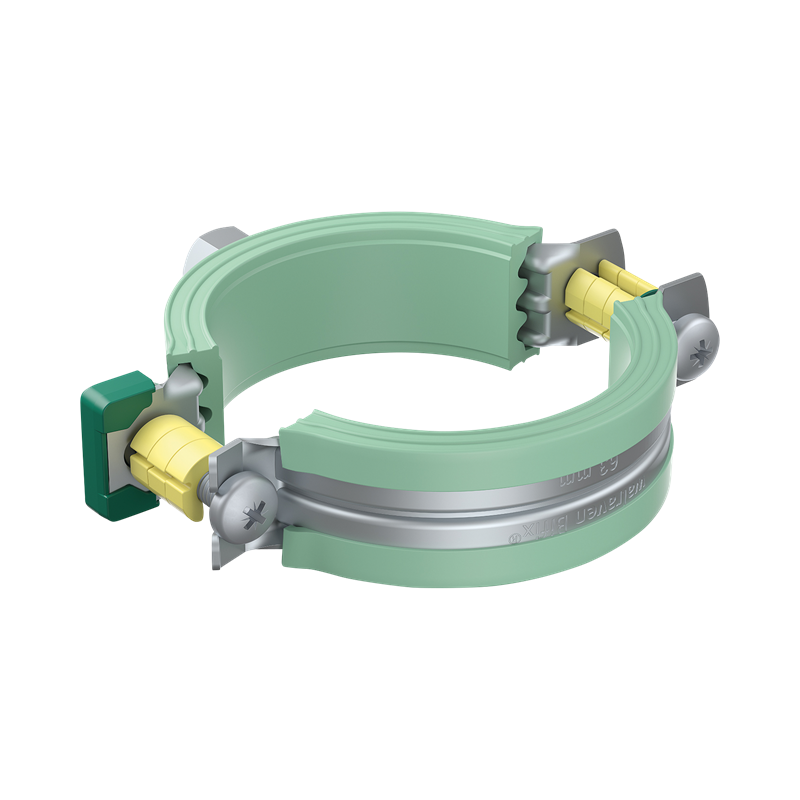

Walraven Bifix® 5000 G2 objímka BUP M10 200mm
pro plastové potrubí
Vlastnosti
- dvoušroubová objímka
- s rychlouzavíracím systémem
- odnímatelné distanční podložky umožňují posuv nebo pevné uchycení potrubí v objímce
- materiál: ocel
- výrobek je součástí systému Walraven BIS UltraProtect® 1000
- vhodné pro vnitřní i vnější instalace
- testováno dle ISO 9227, test v solné mlze min. 1 000 hodin (max. 5% koroze)
- zvukově izolační obložení podle DIN 4109
Technické parametry
Identifikace
| Číslo produktu | 3188200 |
|---|
Rozměry výrobku
| Vnější průměr potrubí (mm) Písmenné označení: D | 200 |
|---|---|
| Připojovací vlákno Písmenné označení: G | M10 |
| Celková výška (mm) Písmenné označení: H | 246 |
| Celková šířka (mm) Písmenné označení: W | 269 |
| Celková hloubka (mm) Písmenné označení: DtT | 30 |
| Tloušťka materiálu (mm) Písmenné označení: MT | 2.5 |
| Šířka materiálu (mm) Písmenné označení: MW | 25 |
| Velikost šroubu Písmenné označení: ds | M8 |
| Šířka klíče připojovací matice přes rohy (WAC) (mm) Písmenné označení: WAC,cn | 15 |
| Šířka klíče připojovací matice přes plochy (WAF) (mm) Písmenné označení: WAF,cn | 17 |
| Efektivní tloušťka pryže (mm) | 6.2 |
| Délka lemu vlevo (mm) Písmenné označení: Lll | 19.51 |
| Délka lemu vpravo (mm) Písmenné označení: Llr | 19.51 |
| Délka závitu A (mm) Písmenné označení: TLA | 9.51 |
Technické vlastnosti
| Barva | Zinek |
|---|---|
| Připojení | Vnitřní závit |
| Vložka | EPDM |
| Útlum vložky (dB(A)) | 23 |
| Tloušťka vrstvy povrchové ochrany (µm) | 5 |
| Zajišťovací prvek | Dva šrouby |
| Materiál | Ocel |
| Jakost materiálu | St. 1.0338 |
| Provozní teplota (°C) | -30 - 120 |
| Vhodné pro | Plastová trubka |
| Vhodné pro počet potrubí | 1 |
| Povrchová ochrana | BUP1000 |
| Povrchová úprava | Bez povrchové úpravy |
| Utahovací moment při montáži (Nm) Písmenné označení: Tinst | 3 |
Schválení a prohlášení
| Certifikace CE | No |
|---|---|
| Certifikace EN 1363-1 | No |
| Certifikace EPD | Yes |
| Certifikace ETA | No |
| Certifikace FM | No |
| Certifikace ISO 3822-1 | No |
| Certifikace RAL-GZ 655/B | No |
| Certifikace RAL-GZ 656 | No |
| Certifikace UL | No |
| Certifikace ULC | No |
| Certifikace VdS | No |
Bezpečné zatížení
| Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z | 1700 |
|---|---|
| Max. dovolené zatížení Faz [kN] (kN) Písmenné označení: Fa,z | 1.7 |
Hmotnosti
| Hmotnost [g] (g) | 607 |
|---|---|
| Hmotnost [kg] (kg) | 0.61 |
Informace o balení
| balení 1 GTIN | 08712993163373 |
|---|---|
| Typ balení 1 | Kartonová krabice |
| Množství v balení 1 | 10 |
| Výška balení 1 (mm) | 280 |
| Šířka balení 1 (mm) | 266 |
| Délka balení 1 (mm) | 400 |
| Hmotnost balení 1 (g) | 6382 |
| balení 2 GTIN | 08712993163380 |
| Typ balení 2 | Paleta ISO 0-1/1 |
| Množství v balení 2 | 270 |
| Výška balení 2 (mm) | 984 |
| Šířka balení 2 (mm) | 1200 |
| Délka balení 2 (mm) | 800 |
| Hmotnost balení 2 (g) | 193314 |
| Typ balení 3 | Typ balení není k dispozici |
