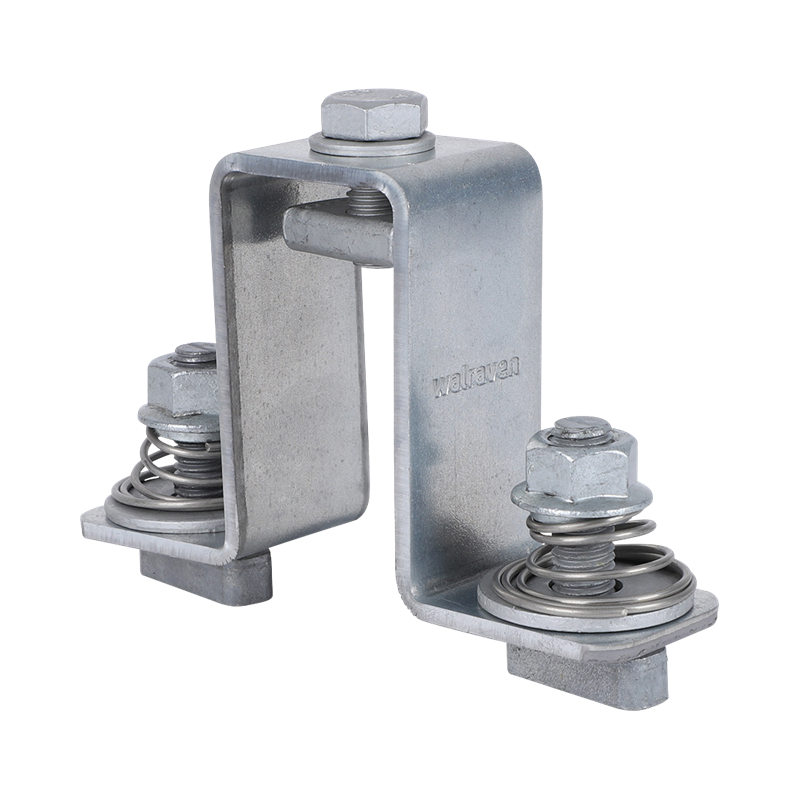

Walraven Maxx CC82-H křížová spojka žárový zn.141x84x4
předmontovaná křížová spojka
Vlastnosti
- ke spojení profilů Walraven RapidStrut® 82|H s profily Walraven Maxx
- snadná instalace díky zaobleným rohům
- předmontováno pro rychlou montáž
- všechny předmontované spojovací prvky v provedení M12 pro pevné spoje
- materiál: Svorníkové šrouby M12 z oceli třídy 8.8, utahovací moment 75 Nm
- materiál: Křížová spojka: ocel 1.0242 (S250GD) + ZM310 MAC
- povrchová úprava:
- výrobek je součástí systému Walraven BIS UltraProtect® 1000
- vhodné pro vnitřní i vnější instalace
- testováno dle ISO 9227, test v solné mlze min. 1 000 hodin (max. 5% koroze)
- povrchová úprava: Svorníkové šrouby: žárově pozinkované
Technické parametry
Identifikace
| Číslo produktu | 6589117 |
|---|
Rozměry výrobku
| Výška (mm) Písmenné označení: h | 80 |
|---|---|
| Šířka (mm) Písmenné označení: w | 42 |
| Délka (mm) Písmenné označení: l | 141 |
| Tloušťka materiálu (mm) Písmenné označení: MT | 4 |
| Osová vzdálenost (mm) Písmenné označení: k | 100 |
| Celková výška (mm) Písmenné označení: H | 109.8 |
| Celková šířka (mm) Písmenné označení: W | 40 |
| Celková délka (mm) Písmenné označení: L | 141 |
Technické vlastnosti
| Pro typ lišty | 80x80, 100x100, 100x120, 100x150 |
|---|---|
| Utahovací moment při montáži (Nm) Písmenné označení: Tinst | 75 |
| Barva | Zinek |
| Materiál | Ocel |
| Jakost materiálu | St. 1.0242 |
| Model | Křížová spojka |
| Povrchová ochrana | BUP1000 |
| Povrchová úprava | Bez povrchové úpravy |
Bezpečné zatížení
| Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z | 3600 |
|---|---|
| Maximální dovolené zatížení Fax (N) Písmenné označení: Fa,x | 2400 |
Hmotnosti
| Hmotnost [g] (g) | 643 |
|---|---|
| Hmotnost [kg] (kg) | 0.64 |
Informace o balení
| Typ balení 1 | Kartonová krabice |
|---|---|
| Množství v balení 1 | 25 |
| Výška balení 1 (mm) | 184 |
| Šířka balení 1 (mm) | 270 |
| Délka balení 1 (mm) | 404 |
| Hmotnost balení 1 (g) | 16400 |
| Typ balení 2 | Paleta ISO 0-1/1 |
| Množství v balení 2 | 1125 |
| Výška balení 2 (mm) | 1064 |
| Šířka balení 2 (mm) | 1200 |
| Délka balení 2 (mm) | 800 |
| Hmotnost balení 2 (g) | 759000 |
| Typ balení 3 | Typ balení není k dispozici |
Soubory ke stažení a certifikáty
