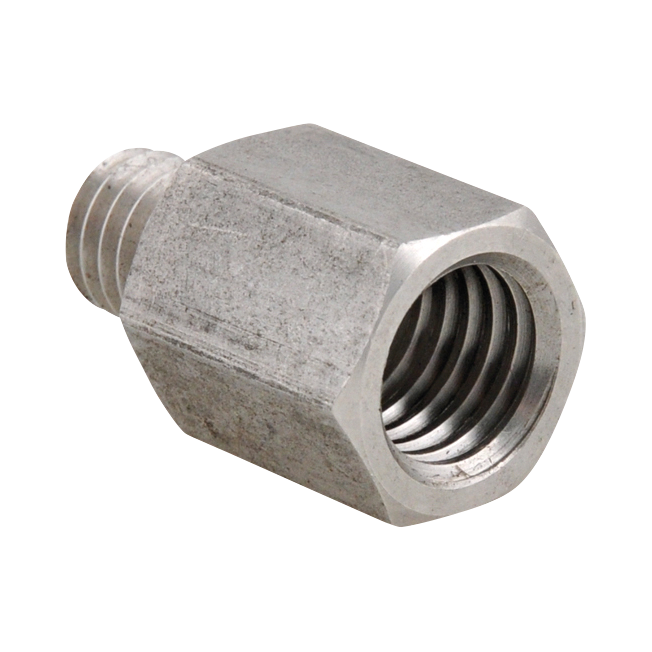

Walraven Závitový adaptér nerez A4 Ma/Fe M10xM8
přizpůsobení závitových spojů
Vlastnosti
- pro zvětšení či zmenšení závitu vůči závitu objímky, apod.
- materiál: nerezová ocel A4 (1.4401/ AISI 316)
Technické parametry
Identifikace
| Číslo produktu | 6477308 |
|---|
Rozměry výrobku
| Velikost závitu A Písmenné označení: TSA | M8 |
|---|---|
| Délka závitu A (mm) Písmenné označení: TLA | 7 |
| Velikost závitu B Písmenné označení: TSB | M10 |
| Délka závitu B (mm) Písmenné označení: TLB | 6 |
| Jmenovitá výška hlavy (mm) Písmenné označení: HH,n | 13 |
| Šířka přes plochy (rozměr na klíč) (mm) Písmenné označení: WAF | 13 |
| Celková výška (mm) Písmenné označení: H | 21 |
| Celková šířka (mm) Písmenné označení: W | 15 |
| Celková hloubka (mm) Písmenné označení: DtT | 13 |
| Stoupání závitu A (mm) Písmenné označení: TPA | 1.25 |
| Stoupání závitu B (mm) Písmenné označení: TPB | 1.5 |
| Šířka přes rohy (mm) Písmenné označení: WAC | 15.01 |
Technické vlastnosti
| Barva | Nerezová ocel |
|---|---|
| Materiál | Nerezová ocel |
| Jakost materiálu | 1.4401 (AISI 316) |
| Systém šroubování | Vnější šestihran |
| Povrchová ochrana | Bez povrchové úpravy |
| Povrchová úprava | Bez povrchové úpravy |
| Typ závitu A Písmenné označení: TGA | Vnitřní závit |
| Typ závitu B Písmenné označení: TGB | Vnější závit |
| Typ závitu A Písmenné označení: TTA | Metrický |
| Typ závitu B Písmenné označení: TTB | Metrický |
Bezpečné zatížení
| Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z | 6500 |
|---|
Hmotnosti
| Hmotnost [g] (g) | 15 |
|---|---|
| Hmotnost [kg] (kg) | 0.02 |
Informace o balení
| Typ balení 1 | Kartonová krabice |
|---|---|
| Množství v balení 1 | 50 |
| Výška balení 1 (mm) | 75 |
| Šířka balení 1 (mm) | 76 |
| Délka balení 1 (mm) | 167 |
| Hmotnost balení 1 (g) | 810 |
| Typ balení 2 | Kartonová krabice |
| Množství v balení 2 | 500 |
| Výška balení 2 (mm) | 105 |
| Šířka balení 2 (mm) | 200 |
| Délka balení 2 (mm) | 490 |
| Hmotnost balení 2 (g) | 8240 |
| Typ balení 3 | Typ balení není k dispozici |
