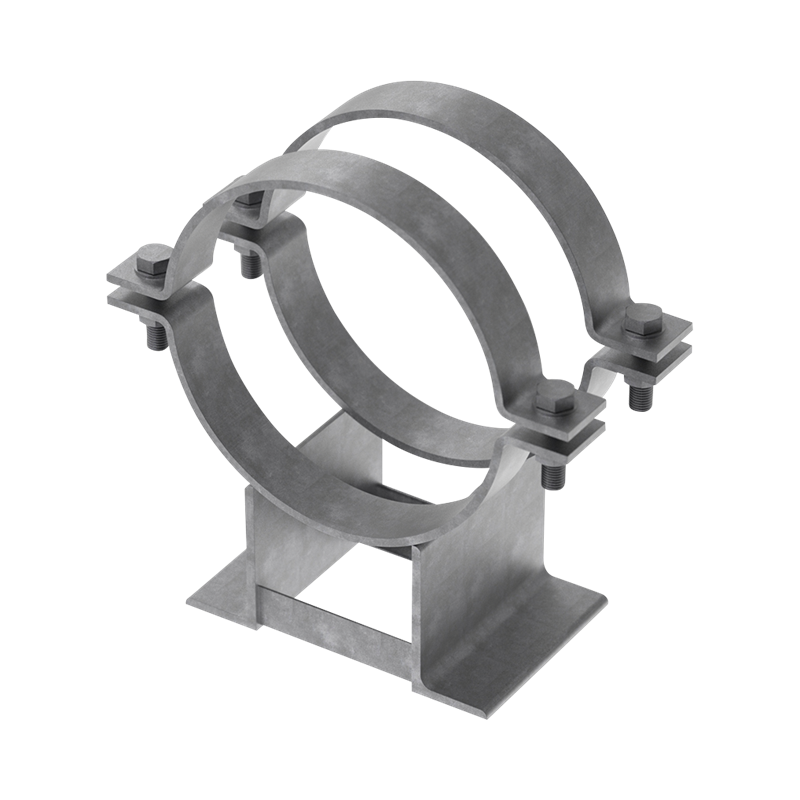

Walraven Potrubní uložení TT 2-objímka žárový zn.711mm
pro ocelové potrubí
Vlastnosti
- pro vysoce zatěžované upevňování potrubí k ocelovým nosníkům, profilům, konzolám
- vhodné pro pevné body v případě tuhého uchycení
- vhodné jako kluzné podpěry
- šrouby, matice a podložky součástí výrobku
- materiál: ocel
- žárový zinek
- pro provozní teploty do +300 °C
Technické parametry
Identifikace
| Číslo produktu | 466123711 |
|---|
Rozměry výrobku
| Vnější průměr potrubí (mm) Písmenné označení: D | 711 |
|---|---|
| růměr potrubí (palcový) (in) Písmenné označení: D | 28 |
| DN Písmenné označení: DN | DN 700 |
| Celková výška (mm) Písmenné označení: H | 889 |
| Celková šířka (mm) Písmenné označení: W | 906 |
| Celková délka (mm) Písmenné označení: L | 200 |
| Výška (mm) Písmenné označení: h | 166 |
| Šířka základny (mm) Písmenné označení: BW | 556 |
| Tloušťka materiálu (mm) Písmenné označení: MT | 12 |
| Maximální upínaná tloušťka (mm) Písmenné označení: MCT | 12 |
| Osová vzdálenost svorky – výška (mm) Písmenné označení: cdh | 522 |
Technické vlastnosti
| Barva | Zinek |
|---|---|
| Výškově nastavitelné? | No |
| Tloušťka vrstvy povrchové ochrany (µm) | 100 |
| Materiál | Ocel |
| Jakost materiálu | St. 1.0038 (S235JR) |
| Počet objímek | 2 |
| Povrchová ochrana | Žárově zinkovaný |
| Povrchová úprava | Bez povrchové úpravy |
Hmotnosti
| Hmotnost [g] (g) | 49600 |
|---|---|
| Hmotnost [kg] (kg) | 49.6 |
Informace o balení
| Typ balení 1 | Nezabaleno |
|---|---|
| Množství v balení 1 | 1 |
| Typ balení 2 | Paleta ISO 0-1/1 |
| Množství v balení 2 | 3 |
| Výška balení 2 (mm) | 1105 |
| Šířka balení 2 (mm) | 1200 |
| Délka balení 2 (mm) | 800 |
| Hmotnost balení 2 (g) | 210000 |
| Typ balení 3 | Typ balení není k dispozici |
