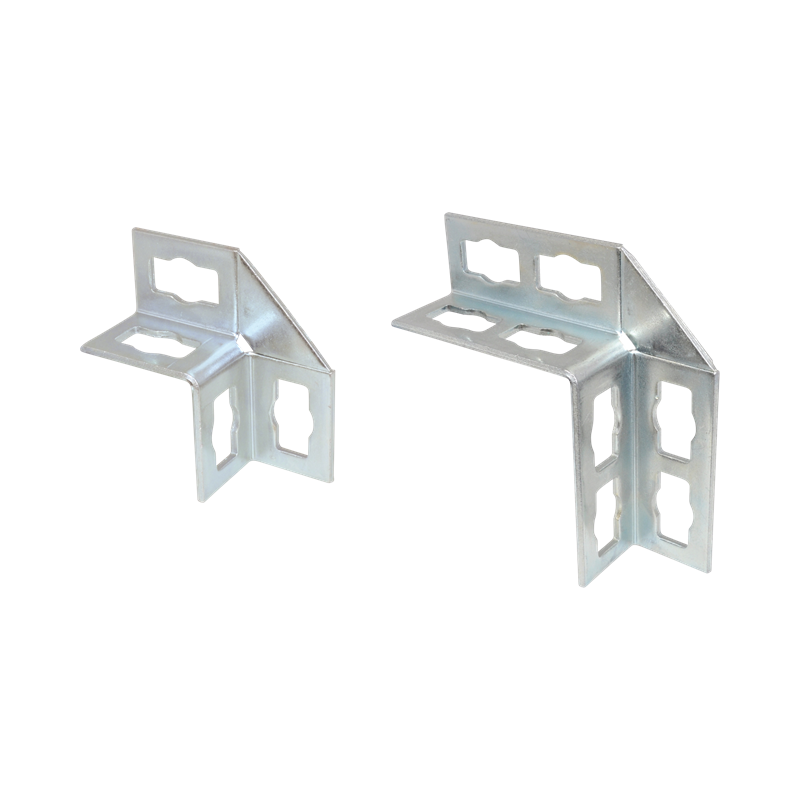

Walraven PushStrut spojka galv.zn.Q QW 4+4/90°

pro snadnou instalaci složitých montážních konstrukcí

6594015 Produktová řada: Walraven Pushstrut
Stáhnout produktový list

Využijte projektovou podporu

Walraven PushStrut spojka galv.zn.Q QW 4+4/90°

pro snadnou instalaci složitých montážních konstrukcí

6594015

Consent

Vlastnosti

  • snadná kombinace se všemi běžnými profily Walraven RapidStrut®.
  • boční hrany poskytují vysokou stabilitu
  • flexibilní využití systémových otvorů (otočení otvorů je možné)
  • časově úsporné a flexibilní
  • snadno demontovatelné a opakovaně použitelné
  • 3D konstrukce díky 3D spojkám
  • materiál: ocel
  • pozinkováno
Walraven PushStrut spojka galv.zn.Q QW 4+4/90°
Walraven PushStrut spojka galv.zn.Q QW 4+4/90°
Safe Load Explanation
Walraven PushStrut spojka galv.zn.Q QW 4+4/90°
Walraven PushStrut spojka galv.zn.Q QW 4+4/90°
Safe Load Explanation

Technické parametry

Walraven PushStrut lištová spojka 90° 3D

Identifikace
Identifikace
Číslo produktu 6594015

Rozměry výrobku
Rozměry výrobku
Úhel (°) Písmenné označení: a 90
Výška (mm) Písmenné označení: h 58
Šířka (mm) Písmenné označení: w 41
Délka (mm) Písmenné označení: l 58
Tloušťka materiálu (mm) Písmenné označení: MT 4
Osová vzdálenost (mm) Písmenné označení: k 46
Celková výška (mm) Písmenné označení: H 150
Celková šířka (mm) Písmenné označení: W 45
Celková délka (mm) Písmenné označení: L 150

Technické vlastnosti
Technické vlastnosti
Pro typ lišty 41x21, 41x41, 41x51, 41x62, 41x82
Utahovací moment při montáži (Nm) Písmenné označení: Tinst 40
Materiál Ocel
Jakost materiálu St. 1.0332
Model Úhelník
Vhodné pro C-profil
Povrchová ochrana Galvanicky zinkovaný
Povrchová úprava Bez povrchové úpravy

Hmotnosti
Hmotnosti
Hmotnost [g] (g) 429
Hmotnost [kg] (kg) 0.43

Informace o balení
Informace o balení
Typ balení 1 Kartonová krabice
Množství v balení 1 10
Výška balení 1 (mm) 105
Šířka balení 1 (mm) 200
Délka balení 1 (mm) 266
Hmotnost balení 1 (g) 4401
Typ balení 2 Paleta ISO 0-1/1
Množství v balení 2 1440
Výška balení 2 (mm) 984
Šířka balení 2 (mm) 1200
Délka balení 2 (mm) 800
Hmotnost balení 2 (g) 654744
Typ balení 3 Typ balení není k dispozici

Soubory ke stažení a certifikáty

H2920 Walraven PushStrut lištová spojka 90° 3D PDF | CS | Produktový list Stáhnout
