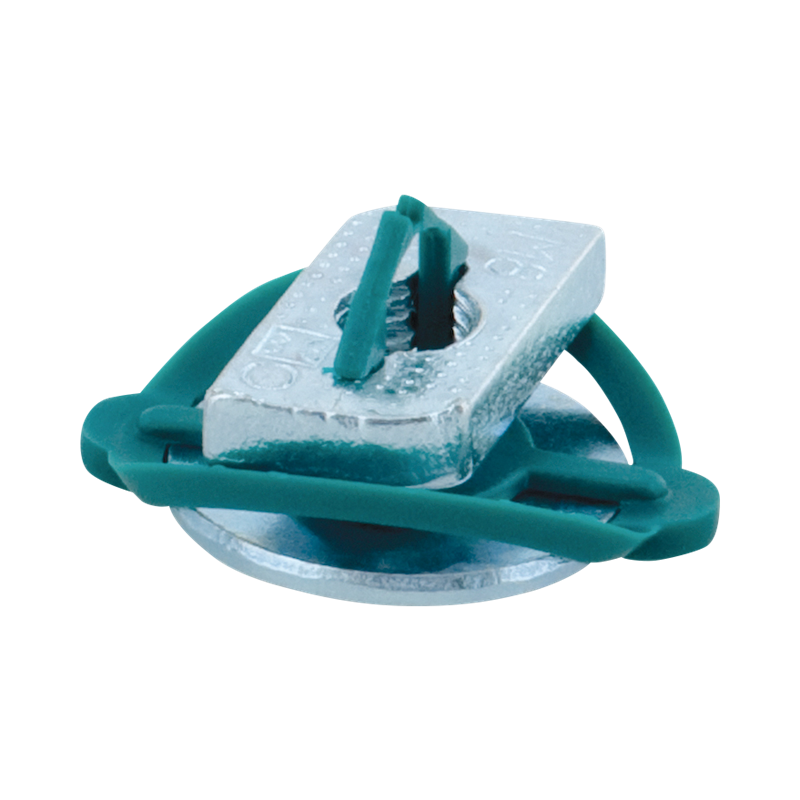

Walraven RapidRail® kluzná matice WM0-35 galv.zn.M10

předmontovaná posuvná matice pro připojení Objímek k lištám

6513110 Produktová řada: Walraven RapidRail®
Stáhnout produktový list

Využijte projektovou podporu

Walraven RapidRail® kluzná matice WM0-35 galv.zn.M10

předmontovaná posuvná matice pro připojení Objímek k lištám

6513110

Consent

Vlastnosti

  • kluzná matice s podložkou a BIS RapidRail® pružinou
  • vhodné pro lišty 27x18, 30x15, 30x20, 30x30, 30x45 a 38x40.
  • připraveno k použití, rychlé a snadné upevnění, drží na daném místě před finálním dotažením
  • materiál: kovové části z oceli 1.0332; pružiny z POM (polyoxymethylen), zelená
  • pozinkováno
Walraven RapidRail® kluzná matice WM0-35 galv.zn.M10
Walraven RapidRail® kluzná matice WM0-35 galv.zn.M10
Walraven RapidRail® kluzná matice WM0-35 galv.zn.M10
Walraven RapidRail® kluzná matice WM0-35 galv.zn.M10

Technické parametry

Walraven RapidRail® kluzná matice

Identifikace
Identifikace
Číslo produktu 6513110

Rozměry výrobku
Rozměry výrobku
Velikost závitu Písmenné označení: TS M10
Tloušťka materiálu (mm) Písmenné označení: MT 5
Celková výška (mm) Písmenné označení: H 18.46
Celková šířka (mm) Písmenné označení: W 35
Celková hloubka (mm) Písmenné označení: DtT 27.68
Připojovací otvor (mm) Písmenné označení: CH 10.4
Tloušťka materiálu 2 (mm) Písmenné označení: MT 2 2.5
Stoupání závitu (mm) Písmenné označení: TP 1.5
Šířka (mm) Písmenné označení: w 26

Technické vlastnosti
Technické vlastnosti
Pro typ lišty 27x18, 30x15, 30x20, 30x30, 38x40
Utahovací moment při montáži (Nm) Písmenné označení: Tinst 10
Zacvakávací? No
Materiál Ocel
Jakost materiálu St. 1.0332
Prefabrikované? Yes
Povrchová ochrana Galvanicky zinkovaný
Povrchová úprava Bez povrchové úpravy
Typ závitu Písmenné označení: TT Metrický
Se šestihrannou maticí? No
S výškou pružiny? No
Se svorníkem? No
S ozubením? No
S U-podložkou? No
S podložkou? Yes

Schválení a prohlášení
Schválení a prohlášení
Certifikace CE No
Certifikace EN 1363-1 No
Certifikace ETA No
Certifikace UPC No

Bezpečné zatížení
Bezpečné zatížení
Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z 2900

Hmotnosti
Hmotnosti
Hmotnost [g] (g) 15.5
Hmotnost [kg] (kg) 0.02

Informace o balení
Informace o balení
Typ balení 1 Kartonová krabice
Množství v balení 1 50
Výška balení 1 (mm) 72
Šířka balení 1 (mm) 74
Délka balení 1 (mm) 165
Hmotnost balení 1 (g) 816
Typ balení 2 Kartonová krabice
Množství v balení 2 500
Výška balení 2 (mm) 160
Šířka balení 2 (mm) 175
Délka balení 2 (mm) 390
Hmotnost balení 2 (g) 8360
Typ balení 3 Paleta ISO 0-1/1
Množství v balení 3 24000
Výška balení 3 (mm) 816
Šířka balení 3 (mm) 1200
Délka balení 3 (mm) 800
Hmotnost balení 3 (g) 422280
Typ balení 4 Typ balení není k dispozici

Soubory ke stažení a certifikáty

G3005 Walraven RapidRail® kluzná matice PDF | CS | Produktový list Stáhnout
