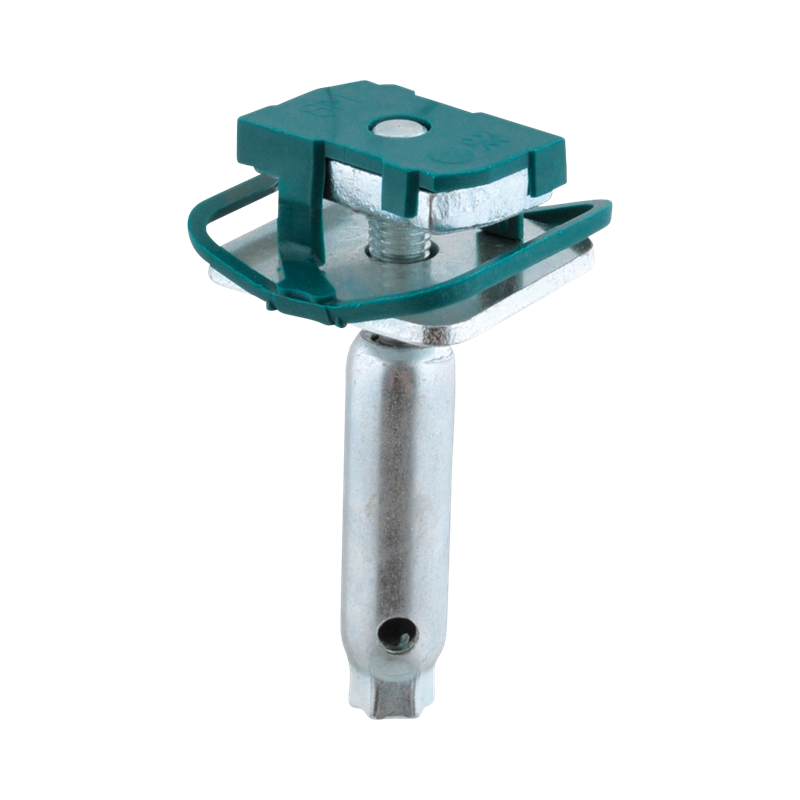

Walraven RapidStrut® výkyvný čep galv.zn.L80 M8
pro flexibilní připojení a pohyb potrubí
Vlastnosti
- kluzná matice s výkyvným čepem, podložka BIS RapidStrut® pružinou
- doporučeno pro kovová potrubí až do DN 50, pro plastová potrubí až do DN 100
- připraveno k použití, rychlé a snadné upevnění, drží na daném místě před finálním dotažením
- s inspekčním otvorem pro kontrolu hloubky zašroubovaného závitu (pozor: pokud je závit moc hluboko, je výkyvný čep zablokován)
- hloubka zašroubování je rozmanitá (podívejte se na LU)
- materiál: kovové části z oceli 1.0332; pružiny z POM (polyoxymethylen), zelená
- pozinkováno
- testováno pro požární bezpečnost odpovídá EN 1363-1
- Vždy použijte 2 kulové otočné závěsy a zajistěte je přídavnou šestihrannou maticí (viz obrázek aplikace).
- Maximální změna délky, kterou lze řešit, závisí na vzdálenosti upevnění (strop - trubka). Je třeba vzít v úvahu výškový rozdíl, který v důsledku toho vznikne.
- Používá se v kombinaci s otočnými závěsy Walraven Ball.
Technické parametry
Identifikace
| Číslo produktu | 66530805 |
|---|
Rozměry výrobku
| Velikost závitu Písmenné označení: TS | M8 |
|---|---|
| Délka závitu (mm) Písmenné označení: TL | 50 |
| Užitná délka (mm) Písmenné označení: LU | 37.5 |
| Celková výška (mm) Písmenné označení: H | 80 |
| Celková šířka (mm) Písmenné označení: W | 43.2 |
| Celková hloubka (mm) Písmenné označení: DtT | 40.8 |
| Připojovací otvor (mm) Písmenné označení: CH | 10.5 |
| Stoupání závitu (mm) Písmenné označení: TP | 1.25 |
Technické vlastnosti
| Pro typ lišty | 41x21, 41x41, 41x51, 41x62, 41x82 |
|---|---|
| Materiál | Ocel |
| Jakost materiálu | St. 1.0332 |
| Povrchová ochrana | Galvanicky zinkovaný |
| Povrchová úprava | Bez povrchové úpravy |
| Typ závitu Písmenné označení: TT | Metrický |
Schválení a prohlášení
| Certifikace CE | No |
|---|---|
| Certifikace EN 1363-1 | Yes |
| Certifikace ETA | No |
| Certifikace UPC | No |
Bezpečné zatížení
| Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z | 3100 |
|---|
Hmotnosti
| Hmotnost [g] (g) | 97 |
|---|---|
| Hmotnost [kg] (kg) | 0.1 |
Informace o balení
| Typ balení 1 | Kartonová krabice |
|---|---|
| Množství v balení 1 | 25 |
| Výška balení 1 (mm) | 70 |
| Šířka balení 1 (mm) | 200 |
| Délka balení 1 (mm) | 266 |
| Hmotnost balení 1 (g) | 2524 |
| Typ balení 2 | Paleta ISO 0-1/1 |
| Množství v balení 2 | 5400 |
| Výška balení 2 (mm) | 984 |
| Šířka balení 2 (mm) | 1200 |
| Délka balení 2 (mm) | 800 |
| Hmotnost balení 2 (g) | 566184 |
| Typ balení 3 | Typ balení není k dispozici |
