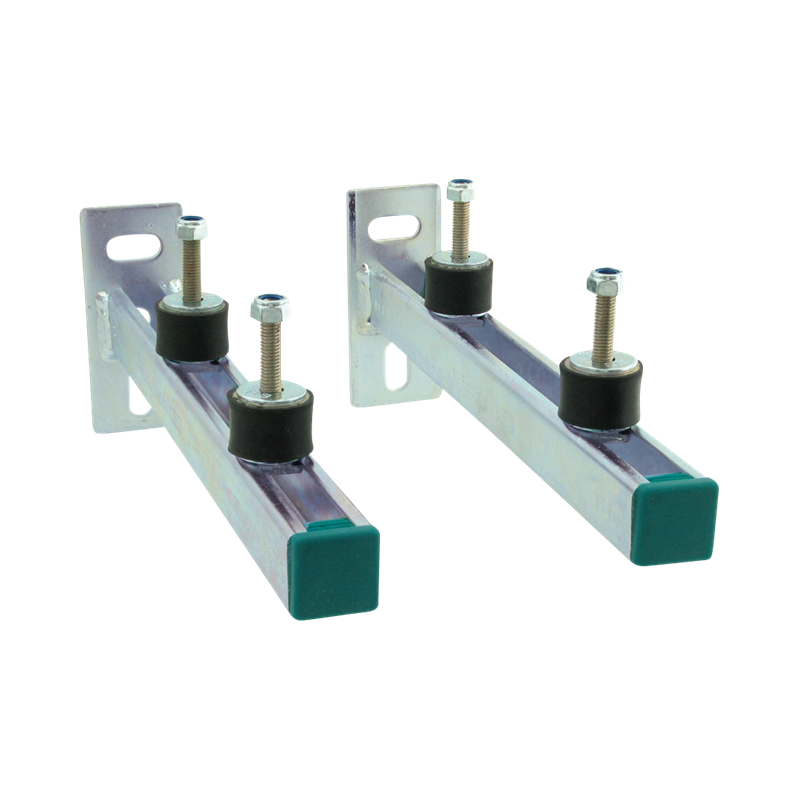

Walraven Konsolen-Kit ISO WM2 ev+Befestigungssatz 500mm
Universal-Wandmontageset mit Schwingungsdämpfern
Funktionen & Eigenschaften
- Universeller Befestigungssatz
- Für die Wandbefestigung von Wasserpumpen, Kompressoren und anderen leichtgewichtigen Maschinen
- Schwingungsisolatoren vormontiert mit Gleitmutter, Unterlegscheibe und Sechskant-Sicherungsmutter
- Material: Stahl
- Elektrolytisch verzinkt
- Schallschutz mittels Schwingungsdämpfer (aus vulkanisierten Gummi)
- Besteht aus: 2 Wandkonsolen, 4 Schwingungsdämpfern, 2 Schienenendstopfen, 1 Montagesatz
Spezifikationen
Identifizierung
| Produktnummer | 6923250 |
|---|
Produktabmessungen
| Gesamthöhe (mm) Empfehlungsschreiben: H | 110 |
|---|---|
| Gesamtbreite (mm) Empfehlungsschreiben: W | 48 |
| Gesamtlänge (mm) Empfehlungsschreiben: L | 505 |
| Materialstärke (mm) Empfehlungsschreiben: MT | 5 |
| Verankerungsschlitz (mm) Empfehlungsschreiben: AS | 18x11 |
| Lochabstand (mm) Empfehlungsschreiben: k | 70 |
Technische Eigenschaften
| Typ | 30x30 |
|---|---|
| Material | Stahl |
| Qualität der Materialien | St. 1,0038 (S235JR) |
| Oberflächenschutz | Verzinkt |
| Oberflächenbehandlung | Unbehandelt |
Belastungswerte
| Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z | 610 |
|---|
Gewichte
| Berechnetes Gewicht (g) | 1940 |
|---|---|
| Berechnetes Gewicht [kg] (kg) | 1.94 |
Verpackungsinformationen
| VPE 1 Form | Pappkarton |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe (mm) | 105 |
| VPE 1 Breite (mm) | 135 |
| VPE 1 Länge (mm) | 506 |
| VPE 1 Gewicht (g) | 2063 |
| VPE 2 Form | Palette ISO 0-1/1 |
| VPE 2 Menge | 84 |
| VPE 2 Höhe (mm) | 844 |
| VPE 2 Breite (mm) | 1200 |
| VPE 2 Länge (mm) | 800 |
| VPE 2 Gewicht (g) | 194292 |
| VPE 3 Form | Keine Packungsform verfügbar |
