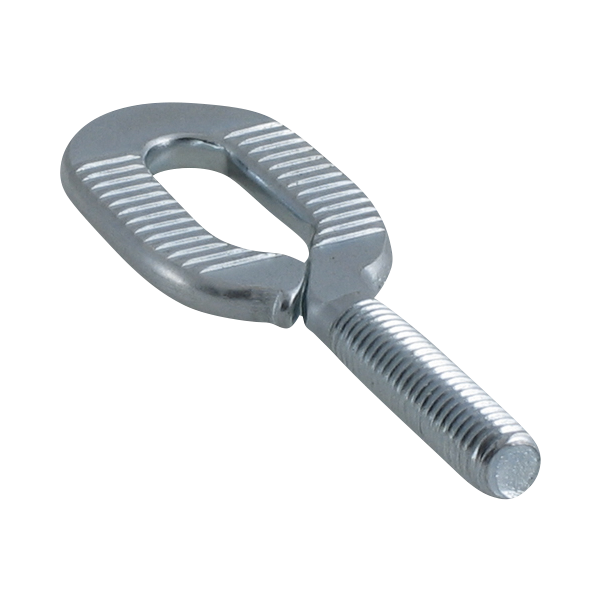

Walraven Langlochschraube metrisch Gewinde ev M8x30mm

Konstruieren von Aufhängepunkten

6813830

Consent

Funktionen & Eigenschaften

  • Material: Stahl
  • Elektrolytisch verzinkt
Walraven Langlochschraube metrisch Gewinde ev M8x30mm
Walraven Langlochschraube metrisch Gewinde ev M8x30mm
Walraven Langlochschraube metrisch Gewinde ev M8x30mm
Walraven Langlochschraube metrisch Gewinde ev M8x30mm

Spezifikationen

Walraven Langlochschraube | Metrisch (ev)

Identifizierung
Identifizierung
Produktnummer 6813830

Produktabmessungen
Produktabmessungen
Höhe (mm) Empfehlungsschreiben: h 30
Höhe 2 (mm) Empfehlungsschreiben: h 2 26
Durchmesser der Welle (mm) Empfehlungsschreiben: SD 5.5
Gewinde Länge (mm) Empfehlungsschreiben: TL 28
Gewinde Teilung (mm) Empfehlungsschreiben: TP 1.25
Gewindegröße Empfehlungsschreiben: TS M8
Gesamttiefe (mm) Empfehlungsschreiben: DtT 8
Gesamthöhe (mm) Empfehlungsschreiben: H 80
Gesamtbreite (mm) Empfehlungsschreiben: W 27
Breite (mm) Empfehlungsschreiben: w 9

Technische Eigenschaften
Technische Eigenschaften
Farbe Zink
Vollständiger Thread? nein
Schichtdicke Oberflächenschutz (µm) 8
Material Stahl
Qualität der Materialien St. 1,0332
Oberflächenschutz Verzinkt
Oberflächenbehandlung Unbehandelt
Gewindetyp Empfehlungsschreiben: TT Metrisch
Mit Nuss? nein

Belastungswerte
Belastungswerte
Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z 1800

Gewichte
Gewichte
Berechnetes Gewicht (g) 36.5
Berechnetes Gewicht [kg] (kg) 0.04

Verpackungsinformationen
Verpackungsinformationen
VPE 1 Form Pappkarton
VPE 1 Menge 100
VPE 1 Höhe (mm) 110
VPE 1 Breite (mm) 95
VPE 1 Länge (mm) 180
VPE 1 Gewicht (g) 3600
VPE 2 Form Pappkarton
VPE 2 Menge 600
VPE 2 Höhe (mm) 170
VPE 2 Breite (mm) 200
VPE 2 Länge (mm) 400
VPE 2 Gewicht (g) 21900
VPE 3 Form Palette ISO 0-1/1
VPE 3 Menge 21600
VPE 3 Höhe (mm) 690
VPE 3 Breite (mm) 1200
VPE 3 Länge (mm) 800
VPE 3 Gewicht (g) 788400
VPE 4 Form Keine Packungsform verfügbar

Downloads & Zertifikate

Katalogdatenblatt - Walraven Langlochschraube | Metrisch (ev) PDF | DE | Katalogdatenblatt Herunterladen
