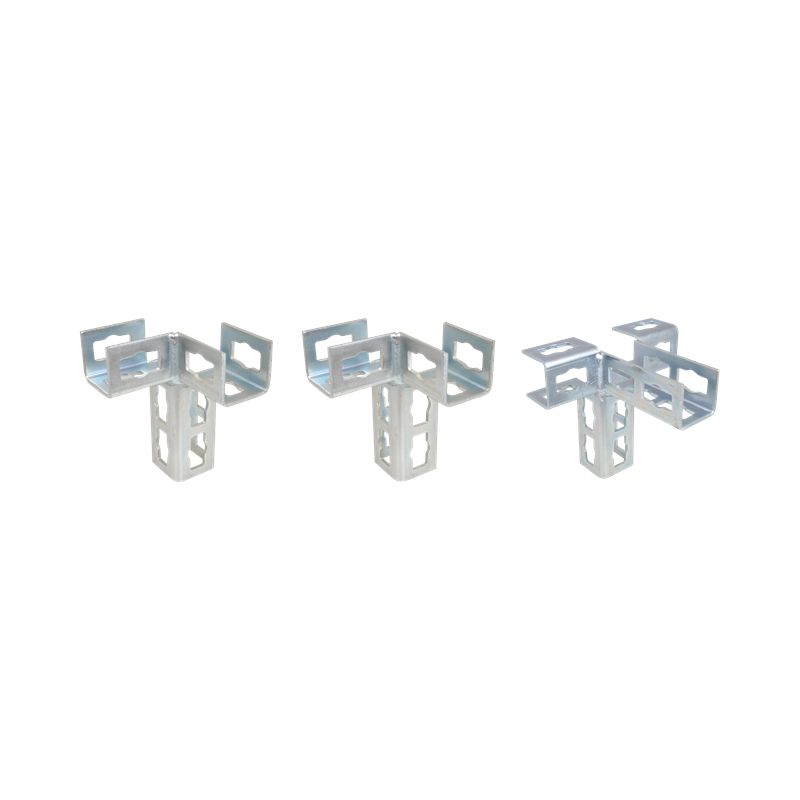

Walraven PushStrut 3D Knopfverbinder ev 149x111 L

Knopfsystem zur einfachen Herstellung komplexer Schienenkonstruktionen

6594030 Produktlinie: Walraven Pushstrut
Katalogdatenblatt herunterladen

Projektunterstützung erhalten

Walraven PushStrut 3D Knopfverbinder ev 149x111 L

Knopfsystem zur einfachen Herstellung komplexer Schienenkonstruktionen

6594030

Consent

Funktionen & Eigenschaften

  • Leicht kombinierbar mit allen gängigen Walraven RapidStrut® Profilen
  • 3D-Verbindungselement für komplexe Rahmenkonstruktionen
  • Universeller und einfacher Einsatz
  • Zeitsparend und flexibel
  • Schnell demontierbar und wiederverwendbar
  • Dreidimensionale Konstruktionen durch 3D-Verbindungselemente
  • Material: Stahl
  • Elektrolytisch verzinkt
Walraven PushStrut 3D Knopfverbinder ev 149x111 L
Walraven PushStrut 3D Knopfverbinder ev 149x111 L
Walraven PushStrut 3D Knopfverbinder ev 149x111 L
Walraven PushStrut 3D Knopfverbinder ev 149x111 L

Spezifikationen

Walraven PushStrut 3D Verbinder (ev)

Bezeichnung
Bezeichnung
Produktnummer 6594030

Produktabmessungen
Produktabmessungen
Winkel (°) Empfehlungsschreiben: a 90
Höhe (mm) Empfehlungsschreiben: h 104
Breite (mm) Empfehlungsschreiben: w 50
Länge (mm) Empfehlungsschreiben: l 49
Materialstärke (mm) Empfehlungsschreiben: MT 4
Lochabstand (mm) Empfehlungsschreiben: k 46
Gesamthöhe (mm) Empfehlungsschreiben: H 149
Gesamtbreite (mm) Empfehlungsschreiben: W 111
Gesamtlänge (mm) Empfehlungsschreiben: L 110

Technische Eigenschaften
Technische Eigenschaften
Für Schienentyp 41x21, 41x41, 41x51, 41x62, 41x82
Drehmoment für den Einbau (Nm) Empfehlungsschreiben: Tinst 40
Material Stahl
Qualität der Materialien St. 1,0332
Modell Doppelter Bügel
Geeignet für C-Profil
Oberflächenschutz Verzinkt
Oberflächenbehandlung Unbehandelt

Gewichte
Gewichte
Berechnetes Gewicht (g) 691
Berechnetes Gewicht [kg] (kg) 0.69

Verpackungsinformationen
Verpackungsinformationen
VPE 1 Form Pappkarton
VPE 1 Menge 10
VPE 1 Höhe (mm) 119
VPE 1 Breite (mm) 264
VPE 1 Länge (mm) 398
VPE 1 Gewicht (g) 7124
VPE 2 Form Palette ISO 0-1/1
VPE 2 Menge 630
VPE 2 Höhe (mm) 977
VPE 2 Breite (mm) 1200
VPE 2 Länge (mm) 800
VPE 2 Gewicht (g) 469812
VPE 3 Form Keine Packungsform verfügbar

Downloads & Zertifikate

Katalogdatenblatt - Walraven PushStrut 3D Verbinder (ev) PDF | DE | Katalogdatenblatt Herunterladen
