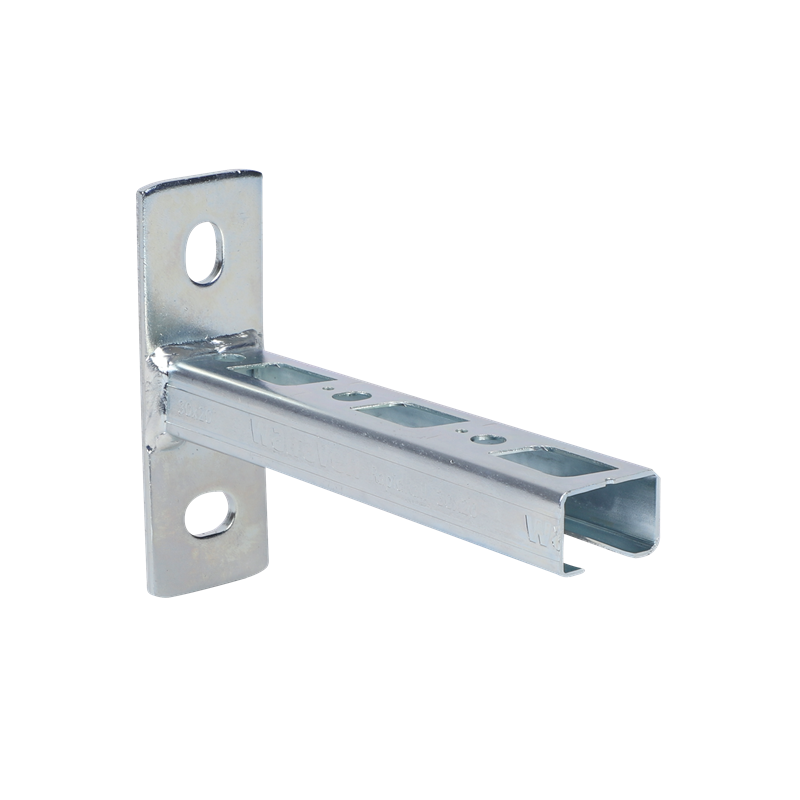

Walraven RapidRail® Konsole 30x20 ev 150mm

Zur Befestigung an Wand, Decke oder Boden

66032015 Produktlinie: Walraven RapidRail®Anwendung: Befestigung von HLK-Installationen in Gebäuden
Katalogdatenblatt herunterladen

Projektunterstützung erhalten

Walraven RapidRail® Konsole 30x20 ev 150mm

Zur Befestigung an Wand, Decke oder Boden

66032015

Consent

Funktionen & Eigenschaften

  • Grundplatte mit angeschweißter C-Profilschiene
  • Zur schnellen und flexiblen Befestigung von einem oder mehreren Rohren
  • CO2-geschweißt
  • Gleichmäßiges Lochbild
  • Mit Schnittmarkierungen alle 50 mm
  • Einzigartiges Lochmuster bei Typ 30x20 ermöglicht das Einklicken von Walraven RapidRail® Hammerfix von beiden Seiten
  • Material: Grundplatte aus Stahl 1.0332 (DD11)
  • Material: Schienenprofil 27x18 und 30x20 aus Stahl 1.0330 (DC01)
  • Material: Schienenprofil 30x15 und 30x30 aus Stahl 1.0038 (S235JR)
  • Elektrolytisch verzinkt
  • Weitere Informationen über die maximal zulässige Belastung (Faz) entnehmen Sie bitte den Belastungstabellen oder unserem Online-Datenblatt 'Technische Details Walraven RapidRail®'.
Walraven RapidRail® Konsole 30x20 ev 150mm
Walraven RapidRail® Konsole 30x20 ev 150mm
Walraven RapidRail® Konsole 30x20 ev 150mm
Walraven RapidRail® Konsole 30x20 ev 150mm

Spezifikationen

Walraven RapidRail® Wandkonsolen (ev)

Bezeichnung
Bezeichnung
Produktnummer 66032015

Produktabmessungen
Produktabmessungen
Länge (mm) Empfehlungsschreiben: l 150
Gesamthöhe (mm) Empfehlungsschreiben: H 110
Gesamtbreite (mm) Empfehlungsschreiben: W 38
Gesamtlänge (mm) Empfehlungsschreiben: L 154
Materialstärke (mm) Empfehlungsschreiben: MT 4
Verankerungsschlitz (mm) Empfehlungsschreiben: AS 16x11
Schlitzbreite (mm) Empfehlungsschreiben: S 15
Lochabstand (mm) Empfehlungsschreiben: k 70
Fixierbohrung (mm) Empfehlungsschreiben: FH 850
Befestigungsbohrung 2 (mm) Empfehlungsschreiben: FH 2 3
Fixierschlitz (mm) Empfehlungsschreiben: FS 28x15
Fixierung Steckplatz 2 (mm) Empfehlungsschreiben: FS 2 10,5x8,5
Höhe (mm) Empfehlungsschreiben: h 110
Materialstärke 2 (mm) Empfehlungsschreiben: MT 2 1.25
Stellplatz (mm) Empfehlungsschreiben: P 50
Breite (mm) Empfehlungsschreiben: w 38

Technische Eigenschaften
Technische Eigenschaften
Typ 30x20
Material Stahl
Qualität der Materialien St. 1.0338
Profil Modell Einzigartiges Profil
Profil Form C-Profil
Oberflächenschutz Verzinkt
Oberflächenbehandlung Unbehandelt
Art der Perforation Rückseite perforiert

Zulassungen & Erklärungen
Zulassungen & Erklärungen
Prüfbericht nach EN 1363-1 nein

Belastungswerte
Belastungswerte
Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z 208

Gewichte
Gewichte
Berechnetes Gewicht (g) 222
Berechnetes Gewicht [kg] (kg) 0.22

Verpackungsinformationen
Verpackungsinformationen
VPE 1 Form Pappkarton
VPE 1 Menge 20
VPE 1 Höhe (mm) 123
VPE 1 Breite (mm) 200
VPE 1 Länge (mm) 266
VPE 1 Gewicht (g) 4570
VPE 2 Form Palette ISO 0-1/1
VPE 2 Menge 2520
VPE 2 Höhe (mm) 1005
VPE 2 Breite (mm) 1200
VPE 2 Länge (mm) 800
VPE 2 Gewicht (g) 596000
VPE 3 Form Keine Packungsform verfügbar

Downloads & Zertifikate

Katalogdatenblatt - Walraven RapidRail® Wandkonsolen (ev) PDF | DE | Katalogdatenblatt Herunterladen
