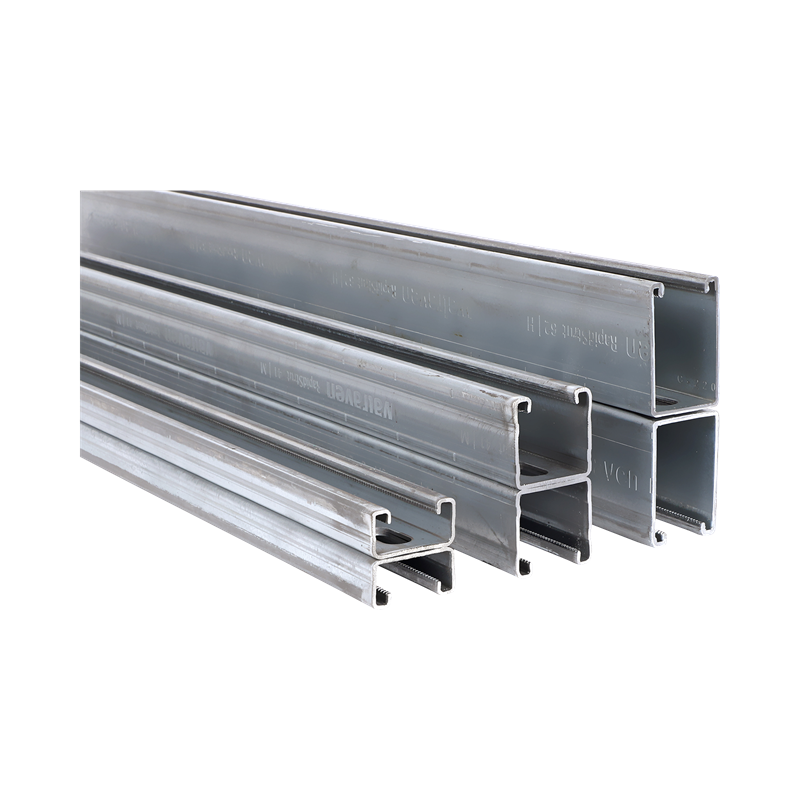

Walraven RapidStrut®62|H 6m sv Doppelt 41x124

Doppelprofil für beidseitige Anbindung an die Schiene

65015666 Produktlinie: Walraven RapidStrut®
Katalogdatenblatt herunterladen

Projektunterstützung erhalten

Walraven RapidStrut®62|H 6m sv Doppelt 41x124

Doppelprofil für beidseitige Anbindung an die Schiene

65015666

Consent

Funktionen & Eigenschaften

  • Universelles Schienensystem
  • Doppelseitiges Schienenprofil mit durchgehender Lochung
  • Nach innen gebogene Flanken mit Verzahnung für extra Halt
  • Mit Schnittmarkierungen alle 50 mm auf beiden Profilseiten
  • Material: Stahl 1.0242 (S250GD)
  • Sendzimirverzinkt
  • Typ 62|H Doppelt = brandgeprüft
  • Ausführliche technische Informationen, u.a. zu den max. zulässigen Lasten (Fa,z), finden Sie im Datenblatt "Technisches Merkblatt Walraven RapidStrut®" auf unserer Webseite.
Walraven RapidStrut®62|H 6m sv Doppelt 41x124
Walraven RapidStrut®62|H 6m sv Doppelt 41x124
Application
Walraven RapidStrut®62|H 6m sv Doppelt 41x124
Walraven RapidStrut®62|H 6m sv Doppelt 41x124
Application

Spezifikationen

Walraven RapidStrut® Doppelschiene (sv)

Bezeichnung
Bezeichnung
Produktnummer 65015666

Produktabmessungen
Produktabmessungen
Gesamthöhe (mm) Empfehlungsschreiben: H 124
Gesamtbreite (mm) Empfehlungsschreiben: W 41
Gesamtlänge (mm) Empfehlungsschreiben: L 6000
Materialstärke (mm) Empfehlungsschreiben: MT 2.5
Schlitzbreite (mm) Empfehlungsschreiben: S 22
Fixierbohrung (mm) Empfehlungsschreiben: FH 13.5
Abstand zwischen den Instanzen (mm) Empfehlungsschreiben: IS 20
Instanzabstand 2 (mm) Empfehlungsschreiben: IS 2 8.25
Abstand zwischen den Instanzen 3 (mm) Empfehlungsschreiben: IS 3 25
Instanz Start Entfernung (mm) Empfehlungsschreiben: ISD 10
Spielfeld 2 (mm) Empfehlungsschreiben: P 2 200

Technische Eigenschaften
Technische Eigenschaften
Typ 62 | H - Doppelt
Farbe Zink
Schichtdicke Oberflächenschutz (µm) 20
Material Stahl
Qualität der Materialien St. 1.0242
Trägheitsmoment Iy (cm⁴) 112.25
Trägheitsmoment Iz (cm⁴) 26.4
Profil Modell Doppeltes Profil
Profil Form C-Profil
Abschnitt Modulus Wy (cm³) 18.11
Widerstandsmoment Wz (cm³) 12.78
Abknipsen nein
Geeignet für Schaltungsintegrität nein
Oberflächenschutz Vorverzinkt
Oberflächenbehandlung Unbehandelt
Art der Perforation Rückseite perforiert
Mit Verzahnung ja

Zulassungen & Erklärungen
Zulassungen & Erklärungen
Prüfbericht nach BS 6946 nein
CE-Kennzeichnung nein
Prüfbericht nach EN 1363-1 nein
EPD (Umweltproduktdeklaration) ja
Europäische Technische Zulassung (ETA) nein
UPC-Listungszertifikat nein

Belastungswerte
Belastungswerte
Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z 11462
Berechnete maximal zulässige Belastung Faz [kN] (kN) Empfehlungsschreiben: Fa,z 11.46

Gewichte
Gewichte
Berechnetes Gewicht (g) 39600
Berechnetes Gewicht [kg] (kg) 39.6

Verpackungsinformationen
Verpackungsinformationen
Logistical Appearance Shape Length
Logistical Appearance Qty 1
Logistical Appearance Height (mm) 124
Logistical Appearance Width (mm) 41
Logistical Appearance Length (mm) 1000
Logistical Appearance Weight (g) 6600
VPE 1 Form Bund
VPE 1 Menge 90
VPE 1 Höhe (mm) 190
VPE 1 Breite (mm) 345
VPE 1 Länge (mm) 6000
VPE 1 Gewicht (g) 595000
VPE 2 Form Keine Packungsform verfügbar

Downloads & Zertifikate

Katalogdatenblatt - Walraven RapidStrut® Doppelschiene (sv) PDF | DE | Katalogdatenblatt Herunterladen
