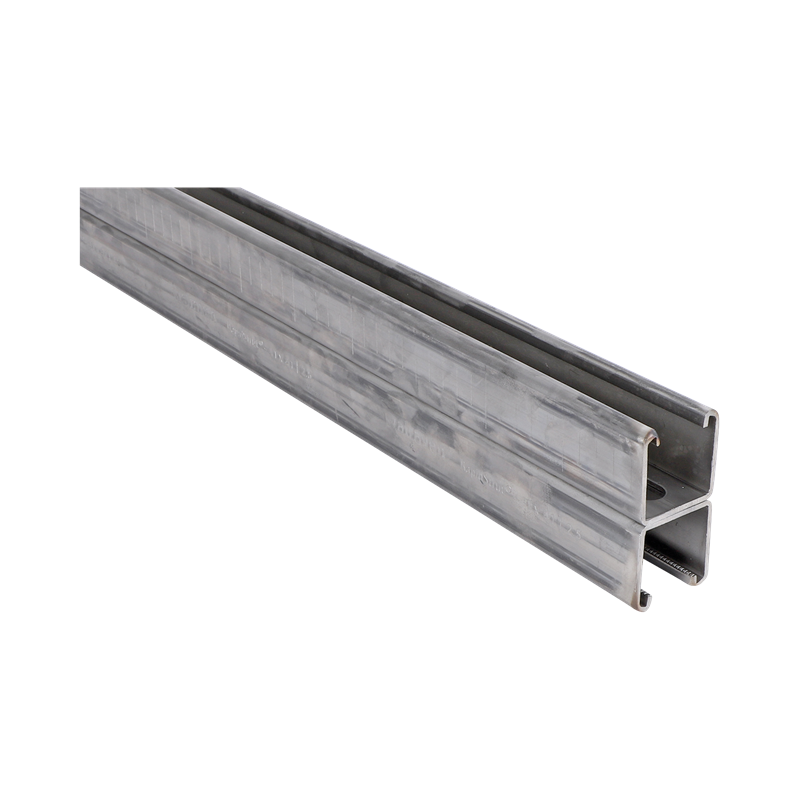

Walraven RapidStrut® 6m 2,5mm VA DOPPELT 41x41/2,5
Doppelprofil zur Anbindung an beiden Seiten der Konsole
Funktionen & Eigenschaften
- Universal-Schienensystem
- Doppelseitiges Schienenprofil mit durchgehender Perforation
- Eine durchgehende Zentimeterskala auf einer Seite
- Nach innen gebogene Flanken mit Verzahnung für extra Halt
- Material: Edelstahl 1.4404 (AISI 316L)
- Ausführliche technische Informationen, u.a. zu den max. zulässigen Lasten (Fa,z), finden Sie im Datenblatt "Technisches Merkblatt Walraven RapidStrut®" auf unserer Webseite
Spezifikationen
Bezeichnung
| Produktnummer | 6507646 |
|---|
Produktabmessungen
| Gesamthöhe (mm) Empfehlungsschreiben: H | 82 |
|---|---|
| Gesamtbreite (mm) Empfehlungsschreiben: W | 41 |
| Gesamtlänge (mm) Empfehlungsschreiben: L | 6000 |
| Materialstärke (mm) Empfehlungsschreiben: MT | 2.5 |
| Schlitzbreite (mm) Empfehlungsschreiben: S | 22 |
| Fixierbohrung (mm) Empfehlungsschreiben: FH | 14 |
Technische Eigenschaften
| Typ | 41x82x2,5 |
|---|---|
| Farbe | Rostfreier Stahl |
| Material | Rostfreier Stahl |
| Qualität der Materialien | 1.4404 (AISI 316L) |
| Trägheitsmoment Iy (cm⁴) | 36.79 |
| Trägheitsmoment Iz (cm⁴) | 18.56 |
| Profil Modell | Doppeltes Profil |
| Profil Form | C-Profil |
| Abschnitt Modulus Wy (cm³) | 8.91 |
| Widerstandsmoment Wz (cm³) | 8.99 |
| Abknipsen | nein |
| Geeignet für Schaltungsintegrität | nein |
| Oberflächenschutz | Unbehandelt |
| Oberflächenbehandlung | Unbehandelt |
| Art der Perforation | Rückseite perforiert |
| Mit Verzahnung | ja |
Zulassungen & Erklärungen
| Prüfbericht nach BS 6946 | nein |
|---|---|
| CE-Kennzeichnung | nein |
| Prüfbericht nach EN 1363-1 | nein |
| EPD (Umweltproduktdeklaration) | nein |
| Europäische Technische Zulassung (ETA) | nein |
| UPC-Listungszertifikat | nein |
Belastungswerte
| Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z | 2337 |
|---|---|
| Berechnete maximal zulässige Belastung Faz [kN] (kN) Empfehlungsschreiben: Fa,z | 2.34 |
Gewichte
| Berechnetes Gewicht (g) | 31200 |
|---|---|
| Berechnetes Gewicht [kg] (kg) | 31.2 |
Verpackungsinformationen
| Logistical Appearance Shape | Length |
|---|---|
| Logistical Appearance Qty | 1 |
| Logistical Appearance Height (mm) | 82 |
| Logistical Appearance Width (mm) | 41 |
| Logistical Appearance Length (mm) | 1000 |
| Logistical Appearance Weight (g) | 5200 |
| VPE 1 Form | Bund |
| VPE 1 Menge | 150 |
| VPE 1 Höhe (mm) | 180 |
| VPE 1 Breite (mm) | 330 |
| VPE 1 Länge (mm) | 6000 |
| VPE 1 Gewicht (g) | 780000 |
| VPE 2 Form | Keine Packungsform verfügbar |
