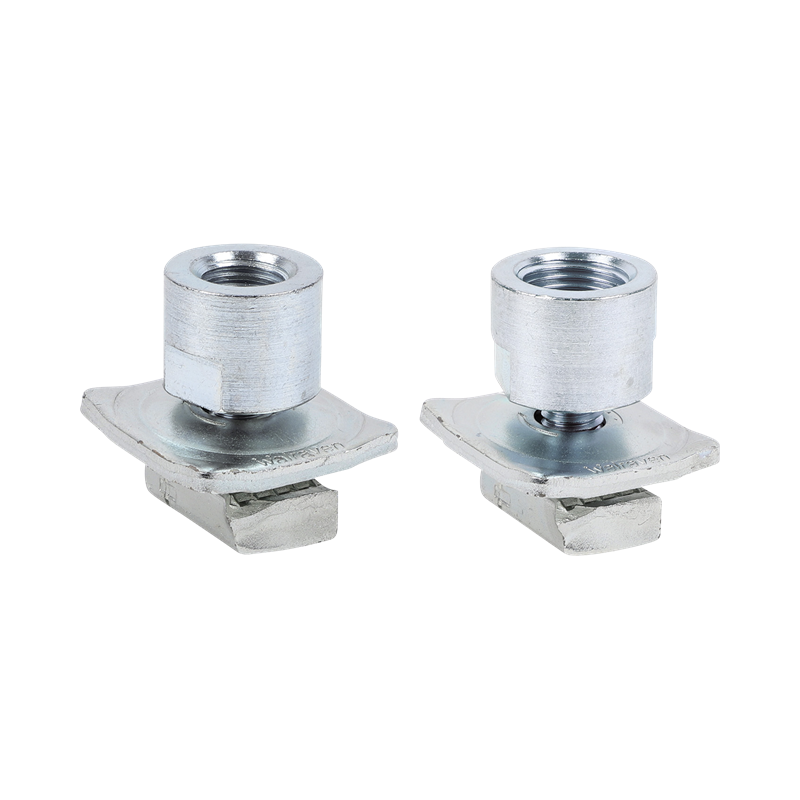

Walraven RapidStrut® Schiebemutter MF+Muf ev 1/2"

Zur schnellen Verbindung von Rohrschellen und Gewindestangen

66513121 Produktlinie: Walraven RapidStrut®
Katalogdatenblatt herunterladen

Projektunterstützung erhalten

Walraven RapidStrut® Schiebemutter MF+Muf ev 1/2"

Zur schnellen Verbindung von Rohrschellen und Gewindestangen

66513121

Consent

Funktionen & Eigenschaften

  • Schiebemutter mit Metall-Klemmfeder und Gewindeadapter
  • Zum Anschluss von Rohrschellen mit M16- oder 1/2"-Mutter an Walraven RapidStrut®-Schienen
  • Durch vormontierte Klemmfeder leicht einsetzbar und bis zur Endfixierung flexibel umpositionierbar
  • Widerstandsfähige, robuste U-Scheibe
  • Ausschließlich bestehend aus Stahlelementen; hochbelastbar
  • Material: Grundelement aus Stahl 1.0332; Bolzen aus Stahl 1.0718 (11SMnPb30)
  • Grundelement verzinkt ISO 2081-Fe/Zn5/A (EN ISO 2081:2008); Bolzen verzinkt Fe/Zn8/An/T0 (EN-ISO 19598)
  • Geprüfte Werte in Kombination mit Walraven RapidStrut® Rail 41x41x2,5mm.
Walraven RapidStrut® Schiebemutter MF+Muf ev 1/2"
Walraven RapidStrut® Schiebemutter MF+Muf ev 1/2"
Walraven RapidStrut® Schiebemutter MF+Muf ev 1/2"
Walraven RapidStrut® Schiebemutter MF+Muf ev 1/2"

Spezifikationen

Walraven RapidStrut® Schiebemutter MF mit Gewindemuffe (ev)

Bezeichnung
Bezeichnung
Produktnummer 66513121

Produktabmessungen
Produktabmessungen
Gewindegröße Empfehlungsschreiben: TS G½"
Materialstärke (mm) Empfehlungsschreiben: MT 10
Gesamthöhe (mm) Empfehlungsschreiben: H 43
Gesamtbreite (mm) Empfehlungsschreiben: W 42
Gesamttiefe (mm) Empfehlungsschreiben: DtT 42
Materialstärke 2 (mm) Empfehlungsschreiben: MT 2 3

Technische Eigenschaften
Technische Eigenschaften
Für Schienentyp 41x21, 41x41, 41x51, 41x62, 41x82
Drehmoment für den Einbau (Nm) Empfehlungsschreiben: Tinst 40
Material Stahl
Qualität der Materialien St. 1,0332
Oberflächenschutz Verzinkt
Oberflächenbehandlung Unbehandelt
Gewindetyp Empfehlungsschreiben: TT Metrisch

Zulassungen & Erklärungen
Zulassungen & Erklärungen
CE-Kennzeichnung nein
Prüfbericht nach EN 1363-1 nein
Europäische Technische Zulassung (ETA) nein
UPC-Listungszertifikat nein

Belastungswerte
Belastungswerte
Maximal zulässige Last Fax (N) Empfehlungsschreiben: Fa,x 2790
Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z 5000

Gewichte
Gewichte
Berechnetes Gewicht (g) 179
Berechnetes Gewicht [kg] (kg) 0.18

Verpackungsinformationen
Verpackungsinformationen
VPE 1 Form Pappkarton
VPE 1 Menge 25
VPE 1 Höhe (mm) 70
VPE 1 Breite (mm) 200
VPE 1 Länge (mm) 266
VPE 1 Gewicht (g) 4574
VPE 2 Form Keine Packungsform verfügbar

Downloads & Zertifikate

Katalogdatenblatt - Walraven RapidStrut® Schiebemutter MF mit Gewindemuffe (ev) PDF | DE | Katalogdatenblatt Herunterladen
