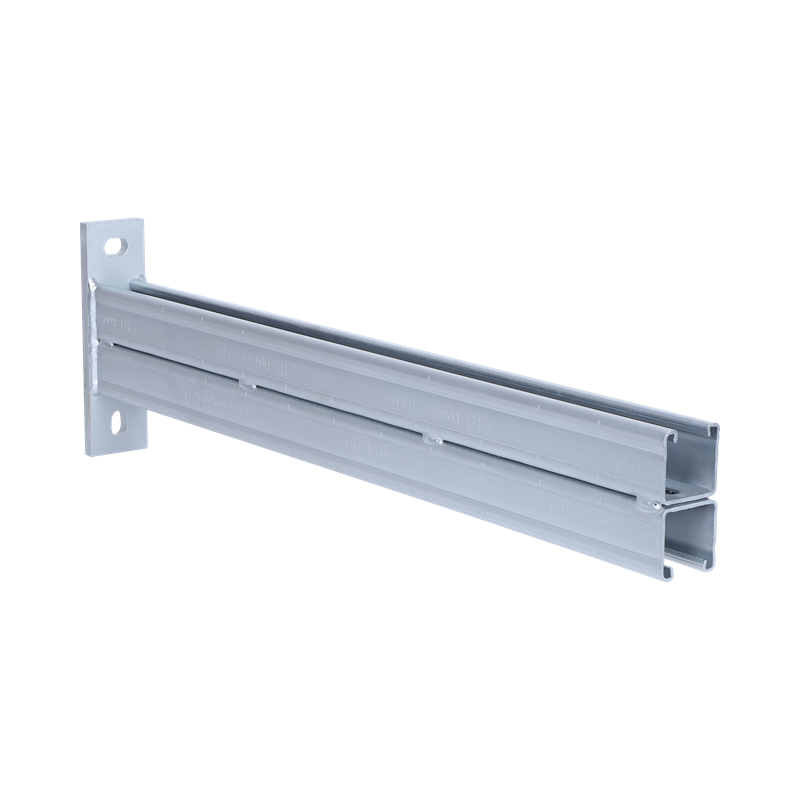

Walraven RapidStrut® Konsole 41x41D BUP 800mm

Doppelprofil zur Anbindung an beiden Seiten der Konsole

66088280 Produktlinie: Walraven RapidStrut®
Katalogdatenblatt herunterladen

Projektunterstützung erhalten

Walraven RapidStrut® Konsole 41x41D BUP 800mm

Doppelprofil zur Anbindung an beiden Seiten der Konsole

66088280

Consent

Funktionen & Eigenschaften

  • Grundplatte mit angeschweißter RapidStrut® Doppel-Profilschiene
  • Schlitze im 90°-Winkel zueinander, um die Befestigung zu vereinfachen
  • CO2-geschweißt
  • Nach innen gebogene Flanken mit Verzahnung für extra Halt
  • Material: Stahl 1.0332
  • Das Produkt ist Teil des Walraven BIS UltraProtect® 1000 Systems
  • Ein System für Installationen im Innen- und Außenbereich
  • Besteht min. 1.000 Std. Salzsprühnebeltest nach DIN ISO 9227
  • Brandgeprüft
  • Ausführliche technische Informationen, u.a. zu den max. zulässigen Lasten (Fa,z), finden Sie im Datenblatt "Technisches Merkblatt Walraven RapidStrut®" auf unserer Webseite
Walraven RapidStrut® Konsole 41x41D BUP 800mm
Walraven RapidStrut® Konsole 41x41D BUP 800mm
Application
Walraven RapidStrut® Konsole 41x41D BUP 800mm
Walraven RapidStrut® Konsole 41x41D BUP 800mm
Application

Spezifikationen

Walraven RapidStrut® Wandkonsole 41x41D (BUP)

Bezeichnung
Bezeichnung
Produktnummer 66088280

Produktabmessungen
Produktabmessungen
Länge (mm) Empfehlungsschreiben: l 800
Gesamthöhe (mm) Empfehlungsschreiben: H 177.5
Gesamtbreite (mm) Empfehlungsschreiben: W 50
Gesamtlänge (mm) Empfehlungsschreiben: L 810
Materialstärke (mm) Empfehlungsschreiben: MT 10
Verankerungsschlitz (mm) Empfehlungsschreiben: AS 20x13
Schlitzbreite (mm) Empfehlungsschreiben: S 22
Lochabstand (mm) Empfehlungsschreiben: k 135
Fixierbohrung (mm) Empfehlungsschreiben: FH 850
Fixierschlitz (mm) Empfehlungsschreiben: FS 30x13,5
Fixierung Steckplatz 2 (mm) Empfehlungsschreiben: FS 2 27,5x13,5
Höhe (mm) Empfehlungsschreiben: h 177.5
Materialstärke 2 (mm) Empfehlungsschreiben: MT 2 2
Stellplatz (mm) Empfehlungsschreiben: P 200
Breite (mm) Empfehlungsschreiben: w 50

Technische Eigenschaften
Technische Eigenschaften
Typ 41 | M - Doppelt
Material Stahl
Qualität der Materialien St. 1.0044
Profil Modell Doppeltes Profil
Profil Form C-Profil
Oberflächenschutz BUP1000
Oberflächenbehandlung Unbehandelt
Art der Perforation Rückseite perforiert

Zulassungen & Erklärungen
Zulassungen & Erklärungen
Prüfbericht nach EN 1363-1 nein

Belastungswerte
Belastungswerte
Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z 1000

Gewichte
Gewichte
Berechnetes Gewicht (g) 3950
Berechnetes Gewicht [kg] (kg) 3.95

Verpackungsinformationen
Verpackungsinformationen
VPE 1 Form ohne Verpackung
VPE 1 Menge 1
VPE 2 Form Palette ISO 0-1/1
VPE 2 Menge 100
VPE 2 Höhe (mm) 725
VPE 2 Breite (mm) 1200
VPE 2 Länge (mm) 800
VPE 2 Gewicht (g) 440000
VPE 3 Form Keine Packungsform verfügbar

Downloads & Zertifikate

Katalogdatenblatt - Walraven RapidStrut® Wandkonsole 41x41D (BUP) PDF | DE | Katalogdatenblatt Herunterladen
