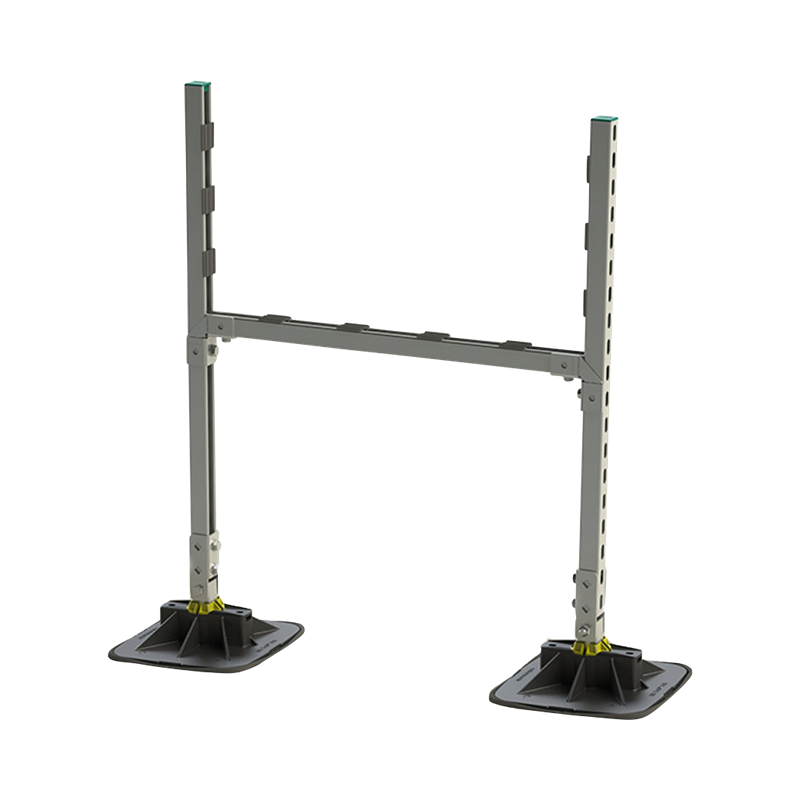

Walraven Yeti® 335 Luftkanalset BUP 1000x1000
Set für die schnelle Montage von Luftkanälen auf Flachdächern
Funktionen & Eigenschaften
- Vollständiger H-Satz (1000 x 1000 mm) mit Schienen zur Aufständerung von Leitungen auf flachen oder leicht geneigten Dächern
- Insbesondere zur Schnellmontage von Luftkanälen
- Flexible Positionierung und Ausgleich von Dachgefällen durch neigbaren Gelenkaufsatz und 360° drehbaren Schienenadapter
- Mit rutschfester Antivibrationsmatte zum Schutz der Dachmembrane (bei PVC-Dächern ist eine zusätzliche Trennlage zur Vermeidung von Weichmacherwanderungen erforderlich - siehe BIS Yeti® Triplex Trennlage)
- Festgelegte maximale Belastung (siehe Montageanleitung), weitere Kalkulationen entfallen
- Spritzgussteile aus WPC (Holz-Kunststoff-Verbundwerkstoff) bzw. PA mit 30% Glasfaseranteil
- Beständig gegen UV-Strahlung und chemische Einflüsse
- Das Produkt ist Teil des Walraven BIS UltraProtect® 1000 Systems
- Ein System für Installationen im Innen- und Außenbereich
- Besteht min. 1.000 Std. Salzsprühnebeltest nach DIN ISO 9227
- Schallschutz nach DIN EN ISO 10140-1 und DIN EN ISO 10140-3 bis zu 31 dB(A) Einfügungsdämpfung
- UV-beständig nach ISO 16474-3:2014-02 - zertifiziert durch ITB
- Die empfohlenen Höchstlasten wurden ohne Berücksichtigung von Wind- und Schneelasten berechnet, die je nach örtlichen Gegebenheiten erheblich variieren können. Um die Sicherheit unter üblichen Bedingungen zu gewährleisten, wird ein globaler Sicherheitsfakt
- Für projektbezogene Berechnungen oder standortspezifische Anforderungen wenden Sie sich bitte an den technischen Support von Walraven
Spezifikationen
Bezeichnung
| Produktnummer | 67685310 |
|---|
Produktabmessungen
| Gesamthöhe (mm) Empfehlungsschreiben: H | 1050 |
|---|---|
| Gesamtbreite (mm) Empfehlungsschreiben: W | 335 |
| Gesamtlänge (mm) Empfehlungsschreiben: L | 1295 |
| Höhe (mm) Empfehlungsschreiben: h | 1000 |
| Länge (mm) Empfehlungsschreiben: l | 1000 |
Technische Eigenschaften
| Material | Kunststoff |
|---|---|
| Qualität der Materialien | WPC |
| Modell | H-Set mit Schiene |
| Oberflächenschutz | Unbehandelt |
| Oberflächenbehandlung | Unbehandelt |
Zulassungen & Erklärungen
| Prüfbericht nach ISO 10140-1 | ja |
|---|---|
| Prüfbericht nach ISO 10140-3 | ja |
| Prüfbericht nach ISO 16474-3 | ja |
Belastungswerte
| Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z | 2000 |
|---|
Gewichte
| Berechnetes Gewicht (g) | 12600 |
|---|---|
| Berechnetes Gewicht [kg] (kg) | 12.6 |
Verpackungsinformationen
| VPE 1 Form | Pappkarton |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe (mm) | 121 |
| VPE 1 Breite (mm) | 364 |
| VPE 1 Länge (mm) | 1034 |
| VPE 1 Gewicht (g) | 13500 |
| VPE 2 Form | Palette ISO 0-1/1 |
| VPE 2 Menge | 14 |
| VPE 2 Höhe (mm) | 1050 |
| VPE 2 Breite (mm) | 1200 |
| VPE 2 Länge (mm) | 800 |
| VPE 2 Gewicht (g) | 210000 |
| VPE 3 Form | Keine Packungsform verfügbar |
