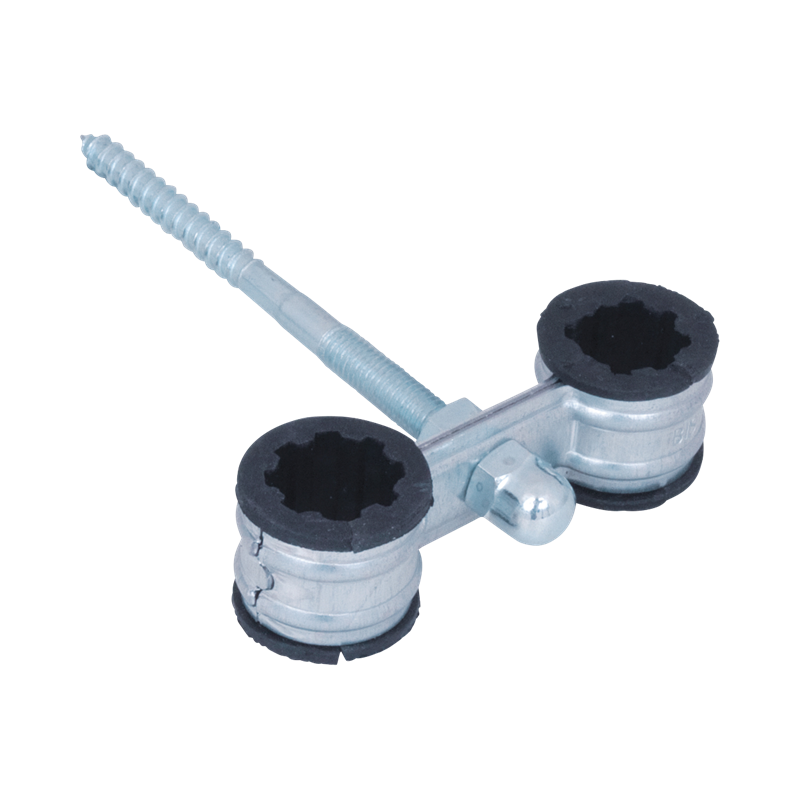

Zwillingschelle sendzimir verzinkt EPDM Stift 120 1"
Für Heizungsrohre
Funktionen & Eigenschaften
- Für Doppelbefestigung (2 Rohre)
- Durch Verzahnung verdrehsicher
- Ansatzschraube M8 mit Bund und Hutmutter, elektrolytisch verzinkt
- Material: Stahl
- Sendzimirverzinkt
- Schallschutzeinlage aus EPDM-Gummi nach DIN 4109
Spezifikationen
Identifizierung
| Produktnummer | 3535033 |
|---|
Produktabmessungen
| DN Empfehlungsschreiben: DN | DN 25 |
|---|---|
| Lochabstand (mm) Empfehlungsschreiben: k | 70 |
| Länge Holzgewinde (mm) Empfehlungsschreiben: Lh | 48 |
| Max. Wandabstand Mitte Klemme (mm) | 59.5 |
| Maximale Höhe (mm) Empfehlungsschreiben: Ht,max | 130 |
| Min. Wandabstand Mitte Klemme (mm) | 59.5 |
| Rohr-Außendurchmesser (mm) Empfehlungsschreiben: D | 33 |
| Rohrdurchmesser Zoll (Zoll) Empfehlungsschreiben: D | 1 |
| Gewindegröße Empfehlungsschreiben: TS | M8 |
| Gesamttiefe (mm) Empfehlungsschreiben: DtT | 25 |
| Gesamthöhe (mm) Empfehlungsschreiben: H | 130 |
| Gesamtbreite (mm) Empfehlungsschreiben: W | 115 |
| Holz Gewindedurchmesser (mm) Empfehlungsschreiben: Tdw | 8 |
Technische Eigenschaften
| Schlüsselweite Empfehlungsschreiben: Drive | WAF13 |
|---|---|
| Schlüsselweite 2 Empfehlungsschreiben: Drive 2 | T25 |
| Anschlussart Schraube | Sechskant |
| Schlüsseltreiber Typ 2 | Torx |
| Schichtdicke Oberflächenschutz (µm) | 5 |
| Material | Stahl |
| Qualität der Materialien | St. 1.0226 |
| Montagemethode | Untere Seite |
| Oberflächenschutz | Vorverzinkt |
| Oberflächenbehandlung | Unbehandelt |
| Mit Einlage | ja |
Zulassungen & Erklärungen
| EPD (Umweltproduktdeklaration) | ja |
|---|
Belastungswerte
| Maximal zulässige Last Fax (N) Empfehlungsschreiben: Fa,x | 330 |
|---|---|
| Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z | 230 |
Gewichte
| Berechnetes Gewicht (g) | 128 |
|---|---|
| Berechnetes Gewicht [kg] (kg) | 0.13 |
Verpackungsinformationen
| VPE 1 Form | Pappkarton |
|---|---|
| VPE 1 Menge | 25 |
| VPE 1 Höhe (mm) | 123 |
| VPE 1 Breite (mm) | 200 |
| VPE 1 Länge (mm) | 266 |
| VPE 1 Gewicht (g) | 3327 |
| VPE 2 Form | Palette ISO 0-1/1 |
| VPE 2 Menge | 3150 |
| VPE 2 Höhe (mm) | 1005 |
| VPE 2 Breite (mm) | 1200 |
| VPE 2 Länge (mm) | 800 |
| VPE 2 Gewicht (g) | 440202 |
| VPE 3 Form | Keine Packungsform verfügbar |
