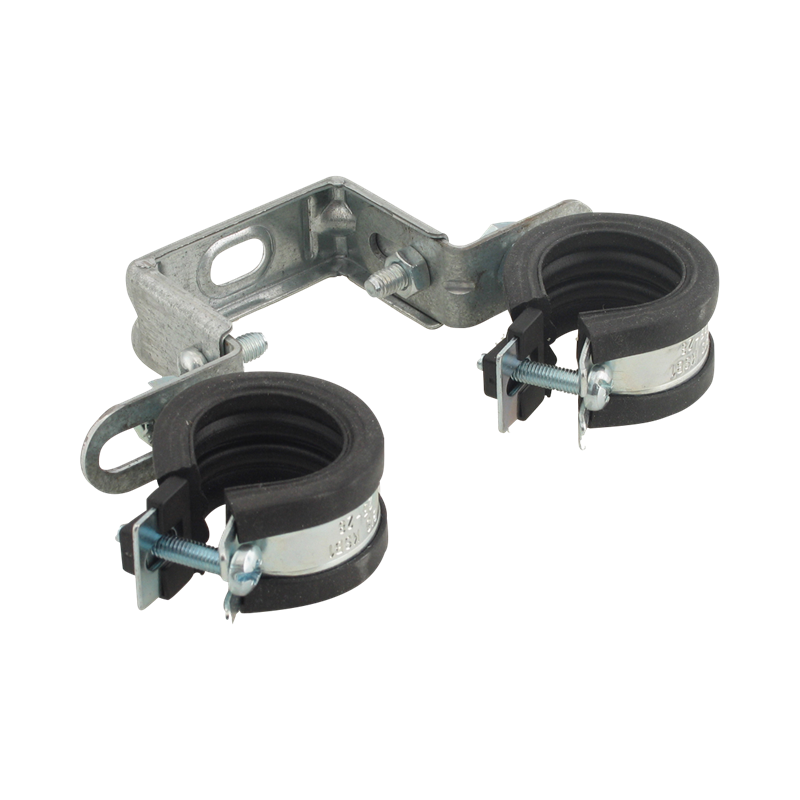

Walraven Duplo KSB1 zp EPDM black 20-23mm
for heating pipes
Funktioner
- two clamps on connection bracket
- clamp with quick locking system, type KSB
- for fixing of two pipes
- bracket reinforced for extra strength
- centre distance and distance between wall and clamp adjustable
- material: steel
- zinc plated
- sound insulating lining according DIN 4109
Specifikationer
Identification
| Product Number | 3393223 |
|---|---|
| VVS Number | 18028023 |
Product Dimensions
| DN Ref.brev: DN | DN 15 |
|---|---|
| Fixing Slot (mm) Ref.brev: FS | 15x9 |
| Heart To Heart Distance (mm) Ref.brev: k | 89 - 124 |
| Max. Wall Distance Center Clamp (mm) | 82 |
| Maximum Height (mm) Ref.brev: Ht,max | 105 |
| Min. Wall Distance Center Clamp (mm) | 70 |
| Outside Pipe Diameter (mm) Ref.brev: D | 20 - 23 |
| Pipe Diameter Imperial (in) Ref.brev: D | ½ |
| Total Depth (mm) Ref.brev: DtT | 25 |
| Total Height (mm) Ref.brev: H | 87 |
| Total Width (mm) Ref.brev: W | 142 |
Technical characteristics
| Colour | Grey |
|---|---|
| Key Driver Size Ref.brev: Drive | PH2 |
| Key Driver Size 2 Ref.brev: Drive 2 | PZ2 |
| Key Driver Type | Pozi |
| Key Driver Type 2 | Pozi |
| Layer Thickness Surface Protection (µm) | 5 |
| Material | Steel |
| Material Quality | St. 1.0332 |
| Mounting Method | Bottom Side |
| Surface Protection | Zinc Plated |
| Surface Treatment | Untreated |
| With Lining? | Yes |
Approvals & Declarations
| EPD (Environmental Product Declaration) | Yes |
|---|
Safeloading
| Maximum Allowed Load Fax (N) Ref.brev: Fa,x | 110 |
|---|---|
| Maximum Allowed Load Faz (N) Ref.brev: Fa,z | 210 |
Weights
| Weight [g] (g) | 200 |
|---|---|
| Weight [kg] (kg) | 0.2 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 25 |
| Pack 1 Height (mm) | 119 |
| Pack 1 Width (mm) | 264 |
| Pack 1 Length (mm) | 398 |
| Pack 1 Weight (g) | 5214 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 1575 |
| Pack 2 Height (mm) | 977 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 349482 |
| Pack 3 Shape | No Pack Type Available |
