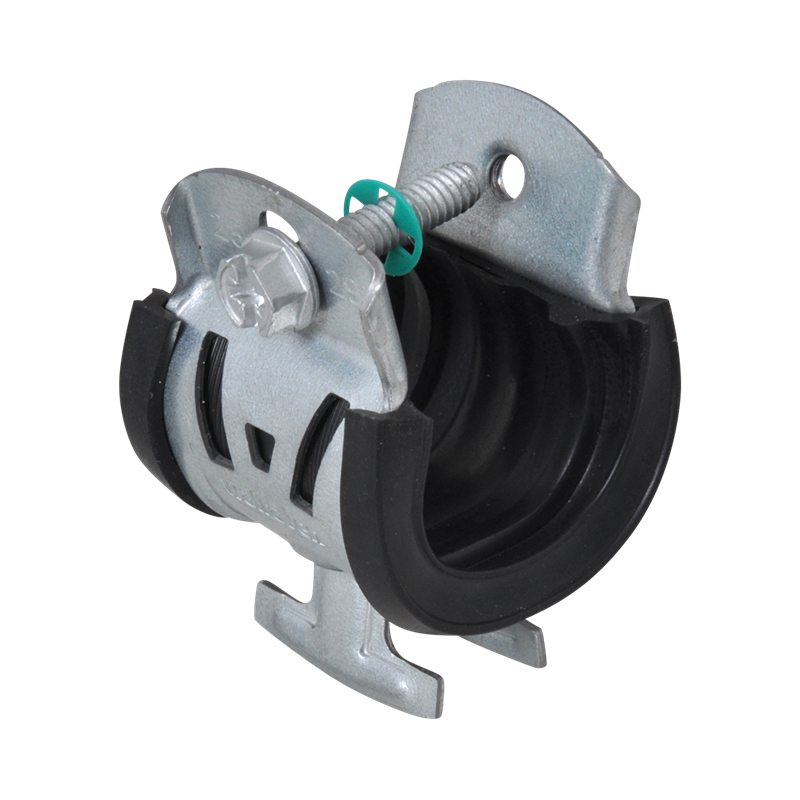

Walraven W2000 Cushion Clamp Zn/Mg EPDM 25-29mm
to be used for metal pipe applications
Funktioner
- the new alternative to the Cushion Clamp
- one-piece design - no loose parts
- easier, faster, safer - installs with one hand
- 3-way screw head - Phillips, flat and hex
- unique design allows one clamp to fit multiple pipe sizes - less items to stock
- W Series Clamps are boxed for easy handling - no more bags
- material: steel 1.0242
- surface treatment: high grade Zn-Mg based coating (600 hours salt spray)
- black EPDM rubber lining protects against galvanic corrosion
- noise/vibration insulating lining
- age resistant lining
- 2016-SG-Bauakustik-1647-001-16
- UL 1565 Listed
Specifikationer
Identifikation
| Product Number | 2025014 |
|---|
Product Dimensions
| Outside Pipe Diameter (mm) Ref.brev: D | 25 - 29 |
|---|---|
| Total Height (mm) Ref.brev: H | 68.5 |
| Total Width (mm) Ref.brev: W | 42 |
| Total Depth (mm) Ref.brev: DtT | 47 |
| Material Width (mm) Ref.brev: MW | 41 |
| Material Thickness (mm) Ref.brev: MT | 1.5 |
| Screw Size Ref.brev: ds | M30 |
| Pipe Diameter ACR (in) Ref.brev: D | 1⅛ |
| Pipe Diameter CTS (in) Ref.brev: D | 1 |
| Pipe Diameter IPS (in) Ref.brev: D | ¾ |
Technical characteristics
| Colour | Black |
|---|---|
| Connection | None |
| Lining | EPDM |
| Lock Facility | Single screw |
| Material | Steel |
| Material Quality | St. 1.0242 |
| Surface Protection | Zn-Mg |
| Surface Treatment | Untreated |
Approvals & Declarations
| EPD (Environmental Product Declaration) | No |
|---|---|
| UL listing certificate | Yes |
| ULC listing certificate | Yes |
Safeloading
| Maximum Allowed Load Faz (N) Ref.brev: Fa,z | 1780 |
|---|
Weights
| Weight [g] (g) | 97 |
|---|---|
| Weight [kg] (kg) | 0.1 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 50 |
| Pack 1 Height (mm) | 119 |
| Pack 1 Width (mm) | 264 |
| Pack 1 Length (mm) | 398 |
| Pack 1 Weight (g) | 5064 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 3150 |
| Pack 2 Height (mm) | 977 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 340032 |
| Pack 3 Shape | No Pack Type Available |
| Pack 4 Shape | No Pack Type Available |
