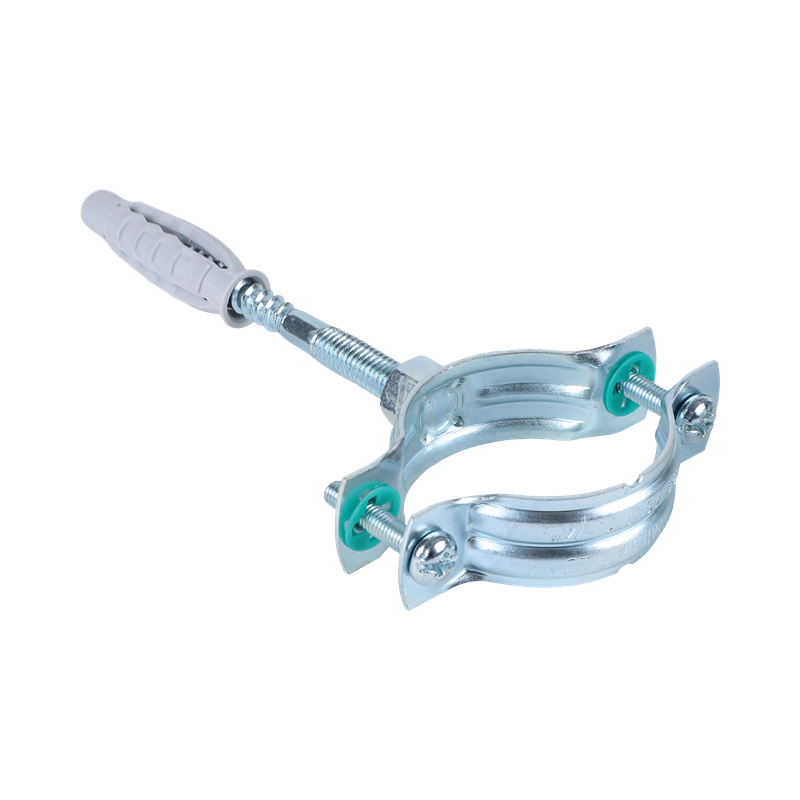

Walraven 2S Abrazadera set zp M8/10 113-118mm
Instalación sin esfuerzo: introducir en el taladro y girar
Características
- abrazadera con doble rosca
- gama completa
- las arandelas antipérdida evitan que los tornillos se caigan durante la instalación
- material: Abrazaderas y perno de suspensión de acero; tapón de PA (poliamida)
- acero zincado
- ≤DN80 Tornillo de doble rosca M8x80; taco ø10x50
- >DN80 Tornillo de doble rosca M10x80; tapón ø12x60
Especificaciones
Identificación
| Número de producto | 33215118 |
|---|
Dimensiones del producto
| Altura de conexión (mm) Carta de referencia: Gh | 60 |
|---|---|
| Tuerca de conexión Ancho de llave (WAC) (mm) Carta de referencia: WAC,cn | 15.01 |
| Rosca de conexión Carta de referencia: G | M8/M10 |
| DN Carta de referencia: DN | DN 100 |
| Profundidad de perforación (mm) Carta de referencia: h0 | 60 |
| Diámetro del orificio de perforación (mm) Carta de referencia: d0 | 12 |
| Longitud del labio izquierdo (mm) Carta de referencia: Lll | 16.26 |
| Longitud del labio derecho (mm) Carta de referencia: Llr | 16.26 |
| Material Grosor (mm) Carta de referencia: MT | 2 |
| Material Grosor 2 (mm) Carta de referencia: MT 2 | 2 |
| Material Anchura (mm) Carta de referencia: MW | 23 |
| Profundidad mínima de atornillado (mm) Carta de referencia: ls,min | 60 |
| Diámetro exterior de la tubería (mm) Carta de referencia: D | 113 - 118 |
| Imperial tube diameter (in) Carta de referencia: D | 4 |
| Profundidad total (mm) Carta de referencia: DtT | 23 |
| Altura total (mm) Carta de referencia: H | 255 |
| Anchura total (mm) Carta de referencia: W | 159 |
Características técnicas
| Color | Gris |
|---|---|
| Accionamiento Hexágono Carta de referencia: SW | 6 |
| Accionamiento Torx Carta de referencia: T | 25 |
| Tamaño del conductor clave Carta de referencia: Drive | PZ2 |
| Espesor de la capa Protección de la superficie (µm) | 5 |
| Incrustación | Ninguno |
| Esclusa | Doble tornillo |
| Material | Acero |
| Calidad del material | St. 1.0332 |
| Temperatura de funcionamiento (°C) | -45 - 315 |
| Adecuado para | Tubo de acero, Tuberías metálicas |
| Adecuado para el número de tuberías | 1 |
| Protección de superficies | Zincado |
| Tratamiento de superficies | Sin tratar |
| Momento de torsión para la instalación (Nm) Carta de referencia: Tinst | 2 |
Homologaciones y declaraciones
| Declaración Ambiental de Producto (EPD) | Yes |
|---|
Carga segura
| Carga máxima permitida Faz (N) Carta de referencia: Fa,z | 2000 |
|---|
Pesos
| Peso calculado (g) | 234 |
|---|---|
| Peso calculado [kg] (kg) | 0.23 |
Información de embalaje
| Paquete 1 Forma | Caja de cartón |
|---|---|
| Paquete 1 U.E. | 25 |
| Paquete 1 Altura (mm) | 232 |
| Paquete 1 Ancho (mm) | 266 |
| Paquete 1 Longitud (mm) | 400 |
| Paquete 1 Peso (g) | 6115 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 900 |
| Pack 2 Altura (mm) | 1072 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 241140 |
| Pack 3 Forma | Tipo de embalaje no disponible |
